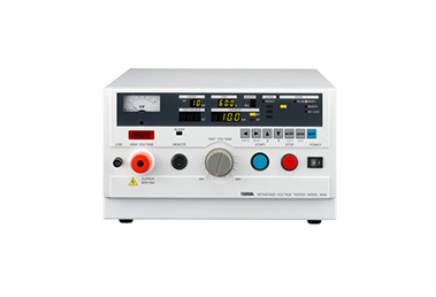

日本鹤贺电机TSURUGA高速交流耐压测试仪8529/8901

試験電圧
出力電圧	AC0～5kV/0～10kV、2レンジ切替
出力容量	500VA(10kV、50mA) ただし、出力電流25mA以上は連続使用30分以内
波形	商用電源波形
電圧変動率	15%以下（無負荷→*大負荷にて）
電圧出力方法	ゼロクロス投入スイッチ
出力電圧設定	ボルトスライダー手動設定
電圧測定
整流方式	平均値整流実効値表示
アナログ	目盛：AC0～10kV精度階級：±5%(JIS C 1102)
ディジタル	表示範囲：AC0.00～12.0kV　緑色LED試験中は出力電圧を表示、試験終了時は判定時の電圧値を保持し表示測定確度：±1.5% of F.S.　（但し、F.S.は5kVまたは10kV）
電流測定
整流方式	平均値整流実効値表示
測定範囲	0.01～55.0mA
表示	ディジタル3.5桁表示(1999)　緑色LED 試験中は漏れ電流値を表示、試験終了時は判定時の漏れ電流値を保持し表示
分解能	0.01mA(0.1～9.9ｍA)　0.1mA(10.0～55.0mA) (　)内は上限設定値
測定確度	上限設定値の±(5%+20μA)
試験結果判定
判定方式	上限アナログコンパレータ上限・下限ディジタルコンパレータ
設定範囲	上限：0.1～55.0mA、下限：0.0～54.9mA （下限設定ON/OFF切替機能付）設定分解能：0.1mA
判定条件	上限値＞漏れ電流＞下限値・・・GOOD上限値≦漏れ電流・・・HIGH NG下限値≧漏れ電流・・・LOW NG
試験時間
設定範囲	0.5～999s（タイマーOFF機能付）
設定分解能	0.1s(0.5～99.9s)、1s(100～999s以上)
時間表示	タイマー使用時：残時間表示タイマーOFF時：経過時間表示
確度	±20ms(0.5～99.9s)、±200ms(100～999s以上)

オプション
供給電源	AC100V　50/60Hz （AC115V、200V、220V、240Vの電源電圧製作可能）
電源電圧供給範囲	AC90～110V
消費電力	*大定格負荷時約650VA無負荷時約16VA
動作周囲温度	0～40℃
動作湿度範囲	20～80%RH（結露なきこと）
保存温湿度	-20～70℃　90%RH以下（結露なきこと）
耐電圧	電源－外箱間　AC1000V　1分間
外形寸法	320(W)×180(H)×430(D)mm（突起物を除く）
質量	約18kg （オプションの標準外電源電圧の場合は、約5.5kg増加）
付属品	高圧ケーブル2m1組アース線3m1本電源コード2.5m1本REMOTE/OUTプラグ1個ヒューズ1本取扱説明書1部
リモートコントロールボックス5858-07両手リモートコントロールボックス5858-07Wフットスイッチ5858-04ユーティリティソフト5890-04

データ出力
