FC400-DAC-FA

FC400-DAC-FAは、FC400の指示値に連動した電圧・電流出力が得られます。

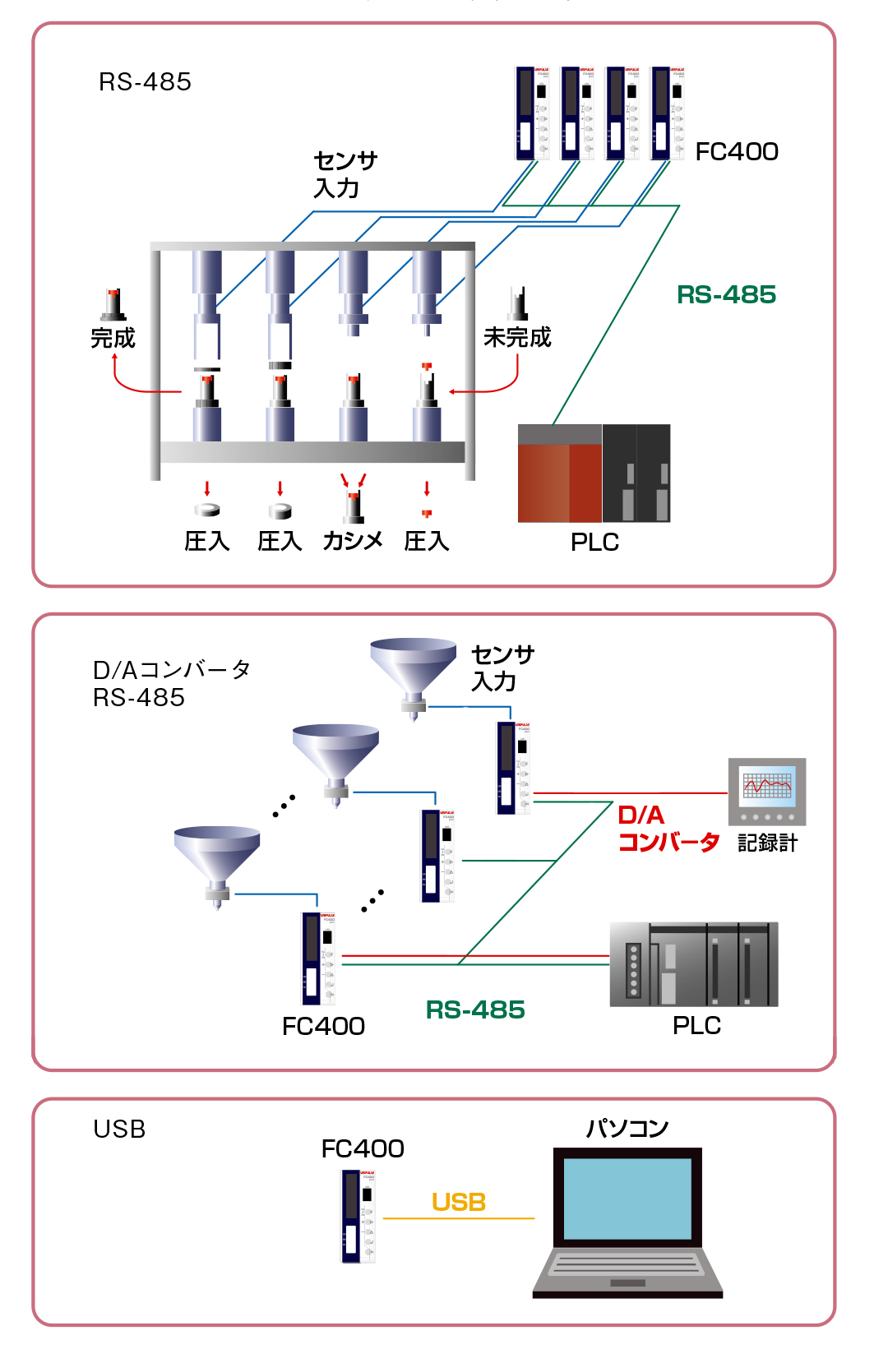

インターフェイスにD/Aコンバータ、RS-485、USBを標準装備

2400回/秒の高速A/D変換、高速デジタル処理
*大で1/100000の表示分解能

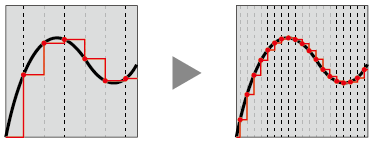

高速A/D変換により、より速く高精度な計測を実現

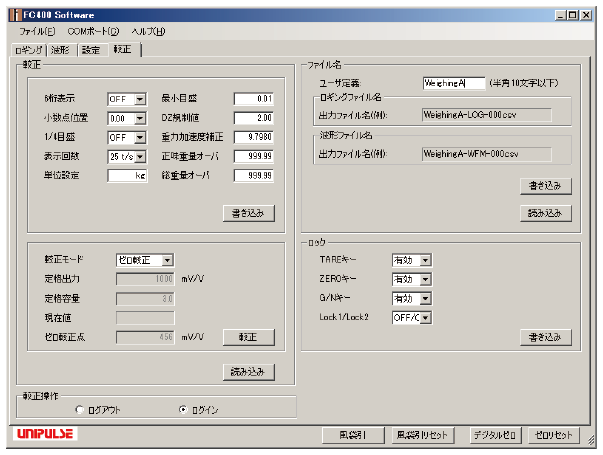

USBインターフェイスを介して通信し、
ロギング、グラフ表示、パラメータの設定、較正ができる

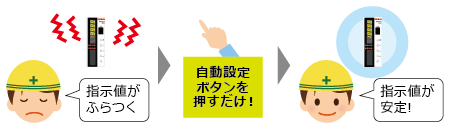

各種振動に対応するローパスフィルタ(0.1 ～ 600 Hz)と周期的な振動に効果的な移動平均フィルタ(OFF、2 ～ 999回)の膨大な組合わせから、精度と安定両立できる*適値を自動で探すことができる(ご自身で設定されたい方は、マニュアル調整も可能)

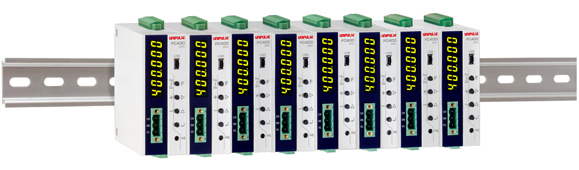

省スペースで組込に*適
軽量コンパクトな 35 mm DINレールタイプ

FC400_din-dac

3_FC400_FAap

高速現象の変化をすばやく捉え、良否判定が可能

センサの出力をmV/Vに換算した表示が可能
トラブル時の故障ブロックの切り分けに便利

24 bitのA/D変換器を活かした6桁表示が可能

センサの定格出力値を入力するだけで
実負荷によらない較正が可能

アナログ部
印加電圧	DC 5 V±5% 出力電流：90 mA 以下 DC 2.5 V±5% 出力電流：45 mA 以下（設定により切換可）レシオメトリック方式(350 Ω系ロードセル6ケまで並列接続できる）
信号入力範囲	-3.9 ～ +3.9 mV/V
ゼロ調整範囲	デジタル演算による自動調整方式 -3.0 ～ +3.0 mV/V
ゲイン調整範囲	デジタル演算による自動調整方式 0.01 ～ 3.8 mV/V
*小入力感度	0.15 μV/count
精度	非直線性　0.01% FS 以内ゼロドリフト　0.0002% FS/℃ typ.（印加電圧5 V, 3 mV/V 較正時）ゲインドリフト　1 ppm/℃ typ.
フィルタ	デジタルローパスフィルタ可変：0.1 ～ 600 Hz 移動平均フィルタ：OFF, 2 ～ 999回
A/D変換器	速度：2400回/秒変換分解能：24 bit（バイナリ）

ホールド機能
ホールド	サンプルピークボトムピーク＆ボトム平均値

外部信号
外部出力信号(5点)	各制御出力は設定により選択可能トランジスタのオープンコレクタ出力 Vceo = 30 V、 Ic = 50 mA
外部入力信号(3点)	各制御入力は設定により選択可能接点(リレー、スイッチなど）または無接点（トランジスタ、フォトカプラなど） COM端子と短絡したときをONとする外部電源DC 24 Vをご用意ください。

インターフェイス
DAC	D/Aコンバータインターフェイス（電圧出力・電流出力）
485	RS-485コミュニケーションインターフェイス（Modbus-RTU、UNIフォーマット選択）
USB	USBインターフェイス

別売品
CA81-USB	USBケーブル（A-miniBタイプ） 1.8 m
CN87	外部入出力用10pコネクタ（付属品と同じ）
CN85	電源/センサ/RS-485（SIF）用13pコネクタ（付属品と同じ）
CN86	D/Aコンバータ用3pコネクタ（RS-232Cコネクタと共通）（付属品と同じ）

LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承ください。

製品カタログ（PDF）		FC400-FAシリーズカタログ(2 MB)	日	英
取扱説明書（PDF）		FC400-DAC-FAマニュアル(3 MB)	日	英
		FC400-DAC-FA quickマニュアル(418 KB)	日	英
		FC400-DAC-FA quick(setting value)マニュアル(351 KB)	日	英
2D 外観図	DXF （ZIP）	FC400-DAC外観図_DXF(256 KB)	日
2D 外観図	PDF	FC400-DAC外観図_PDF(95 KB)	日
3D 外観図	STEP （ZIP）	FC400-DAC外観図_STEP(3 MB)	日
サポートツール
ソフトウェア		FC400-FA用USB専用ソフト	日
