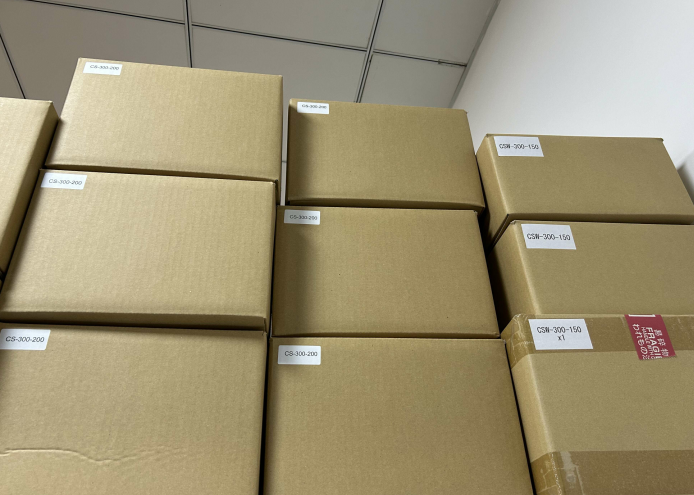

日本CHIKO智科圆筒形过滤器CSW-300-150

NRTL認証とは

米国内に製品を設置する場合、各自治体の電気安全要求事項への適合が必須であり、*終設置場所で製品の安全性を確認し稼働許可を受けなければなりません。
　そのため、OHSAから承認された機関による審査を受けNRTL認証を取る必要があり、米国市場で販売する際には外せない認証となります。
　弊社は、Eurofinsに依頼しているためMETマークを表示しております。

集塵機の構造と特長

【CBAシリーズ】

① 1次フィルタ
5層構造のポリプロピレン不織布製フィルタです。各層の通気性を変えることにより目詰まりしにくく、45μmの粒子では95%以上捕集できます。5層構造のため、全体強度が強く紙パックのように簡単に破れることはありません。

② 2次フィルタ
プリーツ折に成形したポリプロピレン不織布製のフィルタです。外枠はABS樹脂製です。捕集効率は0.3μmで99%以上となっています。

③ 排気フィルタ
2次フィルタと同じフィルタを使用しており、1次フィルタ、2次フィルタで捕集されなかった粒子を捕集します。さらにファンモータ室で発塵した微粒子の捕集効果もあります。捕集効率は0.3μmで99%以上となっており、クリーンクラス100,000～10,000の環境に設置が可能です。
排気側にHEPAフィルタ（捕集効率：0.3μm 99.97％以上）を装着した-V1仕様では、クリーンクラス1,000（※工場出荷時検査）に対応可能です。

【レーザーマーキング用】

① 1次フィルタ（※特許・実用新案取得済み）
ヒューム吸着剤（ゼオライト）と一体化したカセット型フィルタです。振動式の塵落とし機能を採用しており、フィルタ性能を初期に近い状態に戻すことができます。

■塵落とし機能（振動式）
積算運転時間が1時間以上経過し停止すると、自動的にシェイキングアームがフィルタ背面を擦り振動させます。それによりフィルタ1次層を剥離・落下させ、フィルタを初期に近い状態に戻します。また積算1時間未満でも、必要に応じてパネル操作にて手動でシェイキングを行うことも可能です。

② 簡単着脱フランジ
吸込・排気フランジのサイズがワンタッチ交換で変更可能です。
※排気フランジの口径は、吸込フランジの口径以上のサイズで設置してください。

③ 2次フィルタ
電気部品を粉塵から保護します。

④ ブロア
1次フィルタと2次フィルタの負荷に応じて、ブロアの吸引圧力が自動的に上昇し、フィルタ目詰まりの負荷による吸引力低下を抑えます。

⑤ 活性炭カセット
臭いを吸着するカセット式で簡単に交換可能です。

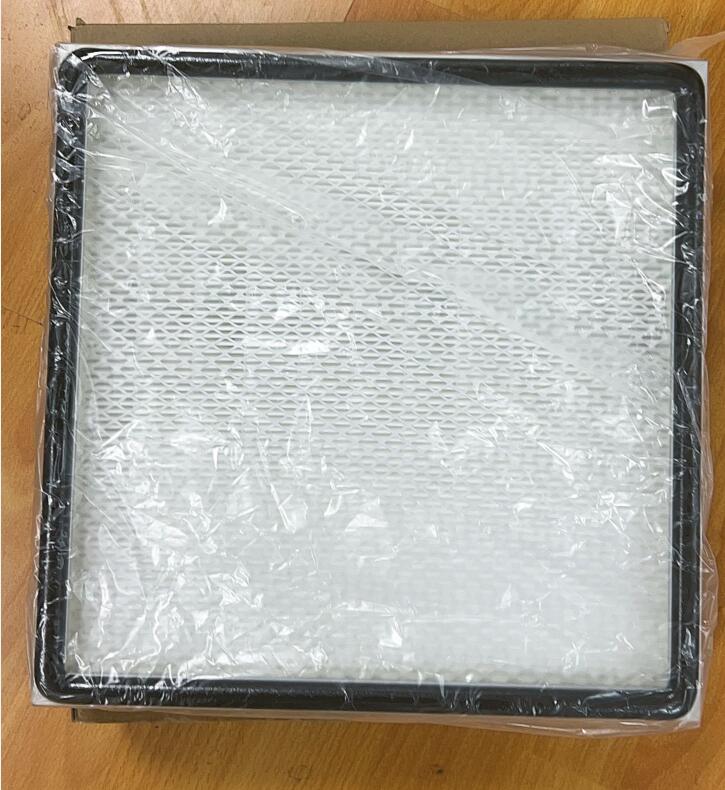

⑥ 排気フィルタ
HEPAフィルタを標準搭載し、クリーンクラス100,000～10,000に対応しています。捕集効率0.3μ99.97%以上です。

集塵機の操作と制御

AT3パネル

集塵機の操作や状態確認ができるパネルを搭載しています。従来のATパネルから進化し、各種圧力やブロア温度・回転数など、確認できる情報が充実しています。

また、別売のリモートケーブル（型式：MT-173-8）を使用することで、運転ON／OFFが遠隔操作でき、出力信号を取り出すことができます。さらに、別売オプションでイーサネット通信やRS-485通信への対応も可能となりました。
