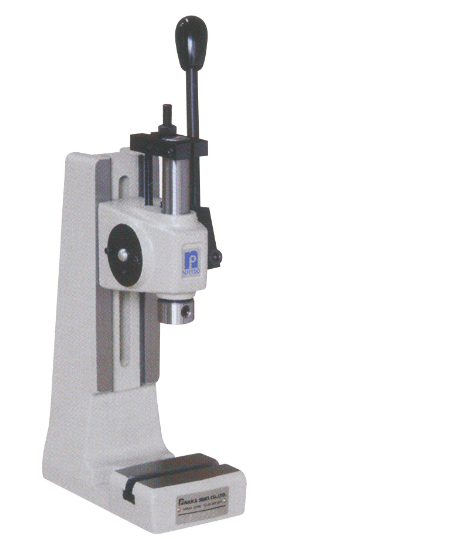

日本仲精机NAKA手动压力机NH100/NH202


型式		NH100	NH202	NH600	NH1000	NH1200	HZP-4	HZP-5	HZP-6	HZP-1	HZP-2
*大推力	kN	1.57	2.0	6.0	10.0	9.0	1.6	1.6	2.4	2.5	2.5
ハンドレバー入力	N	200	200	200	200	200	200	200	200	ー	ー
推進ストローク	mm	0〜40	0〜60	0〜30	0〜30	125	0〜40/ 17〜40 (R)	0〜40/ 17〜40 (R)	0〜70/ 18〜70 (R)	0〜80/ 26〜80 (R)	0〜80/ 26〜80 (R)
レバー回転角/ ストローク	°/mm	3.8	2.25	5.17	5.17	170°/17	4.1	4.1	3.2	2.2	2.2
上治具の*大重量	kg	1.0	2.0	4.0	4.0	1.0	1.5/1.0 (R)	1.5/1.0 (R)	2.5/2.0 (R)	1.0/1.0 (R)	1.0/1.0 (R)
オーバーハング量	mm	65	75	105	105	105	65	65	86	86	86
主軸ラム穴径×深さ	φmm	10H7×25	10H7×25	16H7×25	16H7×25	16H×25	10H7×30	10H7×30	10H7×30	コレットチャック φ1~17	コレットチャック φ1~17
ワークハイト	mm	45〜145	70〜200	80〜330	80〜330	75〜320	50〜150	55〜200	100〜355	120〜260	145〜360
フレームハイト	mm	265	360	540	540	540	260	330	536	400	536
テーブルサイズ	mm	86×60	120×80	180×120	180×120	180×120	75×50	110×80	185×110	150×110	185×110
テーブル穴径	mm	ー	ー	ー	ー	ー	10H7	20H7	20H7	20H7	20H7
テーブルハイト	mm	35	56	60	60	ー	32	46	60	60	60
マウントサイズ	mm	86×165	140×225	180×290	200×340	199.5×340	75×160	110×185	185×280	150×260	185×280
重量	kg	8	18	32	40	42	8	11	30	23	31
オプション
ニッケルメッキ仕様		●	●	●	●	ー	●	●	●	●	●
ディスタンスブロックセット		●	●	●	●	●	●	●	●	●	●
メカニカルカウンタ		●	●	●	ー	ー	●	●	●	●	●
左ハンドル		ー	ー	ー	ー	ー	●	●	●	（ハンドル差替えによる）	（ハンドル差替えによる）
クランクハンドル		●	●	●	ー	ー	●	●	●	●	●
微調整機構（1目盛：0.02mm）		ー	ー	ー	ー	ー	●	●	●	●	●
ロングストローク	mm	ー	ー	ー	ー	ー	ー	ー	0〜160	ー	ー
リターンストロークロック機構		●	●	●	ー	ー	●	●	●	●	●
デジタル荷重計 ”フォースター”		●	●	●	●	●	●	●	●	ー	ー
