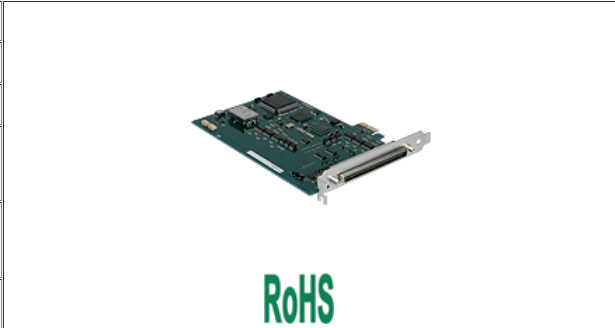

日本Interface板卡PEX-H741444V/PEX-H741444VN

概要PEX-H741444Vは、PCI Expressに準拠した、4軸のモーションコントローラ製品です。パルス列入力方式位置制御型モータドライバと併用することにより、*大4個のモータを制御することができます。制御する4軸は、互いに独立させて動作させることができます。また、パラメータの設定により、任意の2軸～4軸で直線補間動作を行うことができます。同期化ケーブルで複数のインタフェースモジュールを接続することにより、*大8枚(32軸)の同期動作(クロック同期, 同時スタート, 同時ストップ)ができます。複数軸(*大32軸)での直線補間動作をサポートしています。また、任意の2軸での円弧補間動作もサポートしています。コントローラLSIとして、PCL6045BL(相当品)を1個使用しています。このコントローラLSIはS字動作をサポートしているので、加速(減速)時になめらかな速度変化をさせることができます。仕様

より詳細な情報はマニュアルをご覧ください。
マニュアルの掲載がない場合は、マニュアルのご用意はございません。
マニュアルのダウンロードにはユーザIDが必要です。
ユーザIDをお持ちでない方はご登録お願いいたします。

ドキュメント

型式	品名
MEU-JH741444V	PEX-H741444V日本語マニュアル

ソフトウェア

型式	品名
GPC-7400	パルスモーションコントローラインタフェースモジュール用Windowsドライバ
GPG-7400	パルスモーションコントローラインタフェースモジュール用Linuxドライバ
GPD-7400	パルスモーションコントローラインタフェースモジュール用DOSライブラリ
BPC-0572	パルスモーションコントローラインタフェースモジュール用LabVIEWライブラリ
BPC-0813	モーションコントロールチュートリアルサンプルプログラム集
BPC-7400	パルスモーションコントローラ開発支援ソフトウェア（試供版）
VPC-7400	パルスモーションコントローラ開発支援ソフトウェア
GPF-7400	Windows Driver Software for Pulse Motion Controller Product
GPH-7400	Linux/RTLinux Driver Software for Pulse Motion Controller Product
