日本sinfo神钢圆盘振动器EA-25-R/EA-30/EA-38/EA-45
发布时间：2024-10-15
日本sinfo神钢圆盘振动器EA-25-R/EA-30/EA-38/EA-45

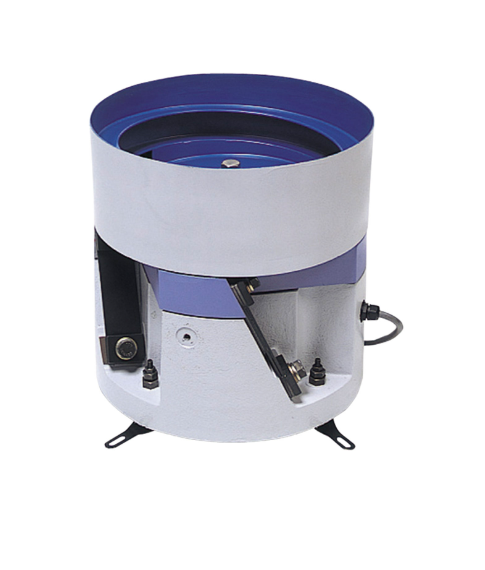

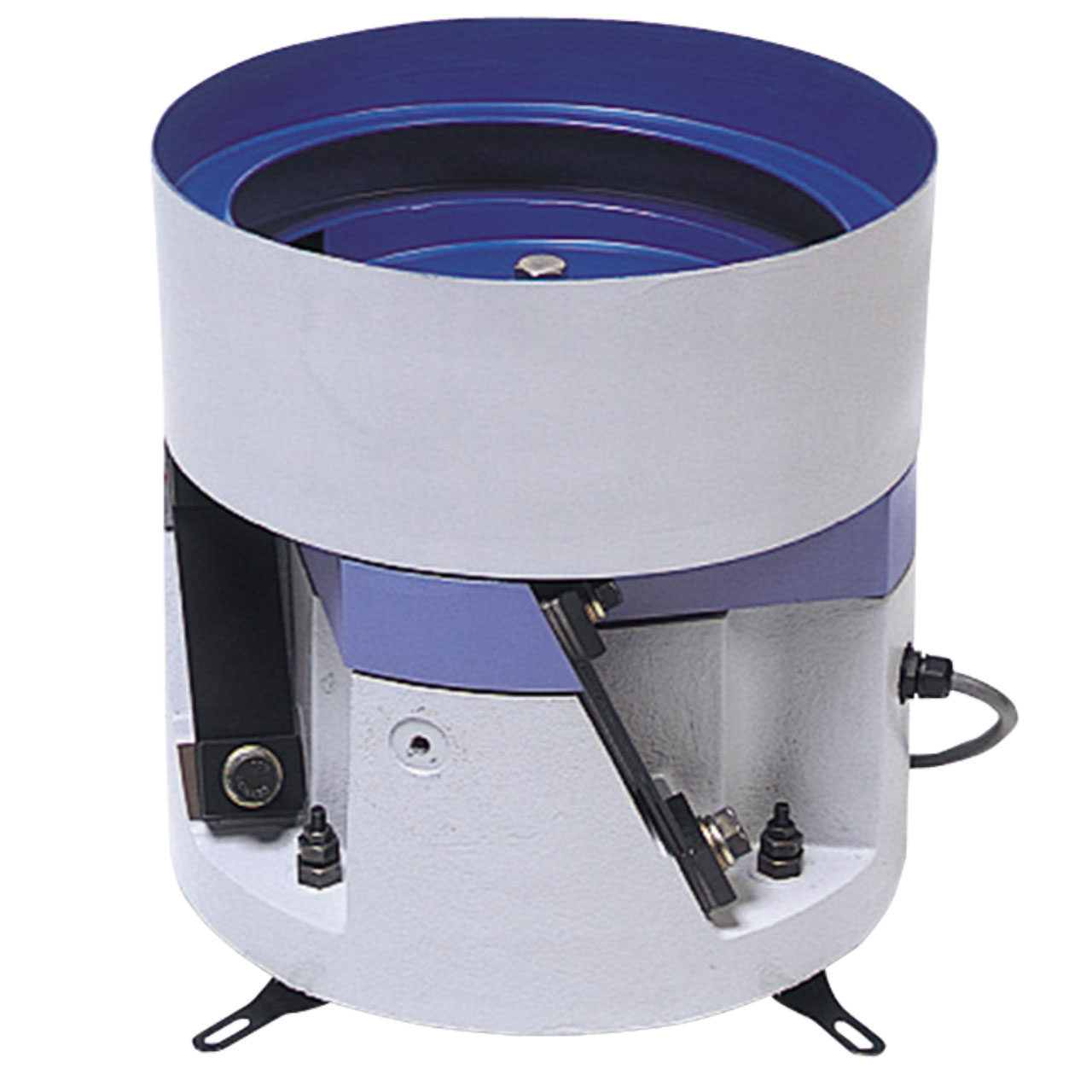

EAシリーズ
微小･精密ワークに幅広く対応。
100〜180Hzの高い振動数と0.6mmの小さい振幅で、10mm以下の微小・精密ワークや薄物に*適のシリーズです。ボウル径は150〜700mmに対応し、信頼性の高いワーク搬送を実現します。
仕様
| 形式 | EA-15B | EA-20B | EA-25 | EA-30 | EA-38 | EA-45 | |
|---|---|---|---|---|---|---|---|
| 駆動部外形（mm） | φ165 | φ210 | φ260 | φ310 | φ390 | φ460 | |
| 駆動部高さ（mm） | 133 | 155 | 193 | 225 | 265 | 285 | |
| 駆動部質量（kg） | 8 | 16 | 30 | 49 | 80 | 109 | |
| 板ばね取付角度（度） | 15 | ||||||
| 定格電圧（V） | 200（※） | ||||||
| 定格電流（A） | 0.35 | 0.8 | 1.5 | 2.0 | 2.5 | 3.0 | |
| 振動数（Hz） | 100〜180 | ||||||
| 未加工ボウル径（mm）（円筒） | 150 | 200 | 250 | 300 | 375 | 450 | |
| *大ボウル径（mm）（円筒） | 250 | 330 | 420 | 500 | 600 | 700 | |
| *大振幅（mm）（標準円筒ボウル外周） | 0.6 | 0.8 | |||||
| *大積載質量(kg)（ワーク+ボウルの質量） | 2.3 | 4 | 8 | 12.5 | 17 | 26 | |
| 電源ケーブル断面積（mm2） | 0.75×3芯 | 1.25×3芯 | |||||
| 適用コントローラ | AC 200V用 | C10-1VF/1VFEF | C10-3VF/3VFEF | ||||
| AC 100V用 | C10-1VF/1VFEF+C10-TR | C10-3VF/3VFEF+C10-TR | |||||
100Vの電源の場合はオプションのC10-TRを追加して下さい。

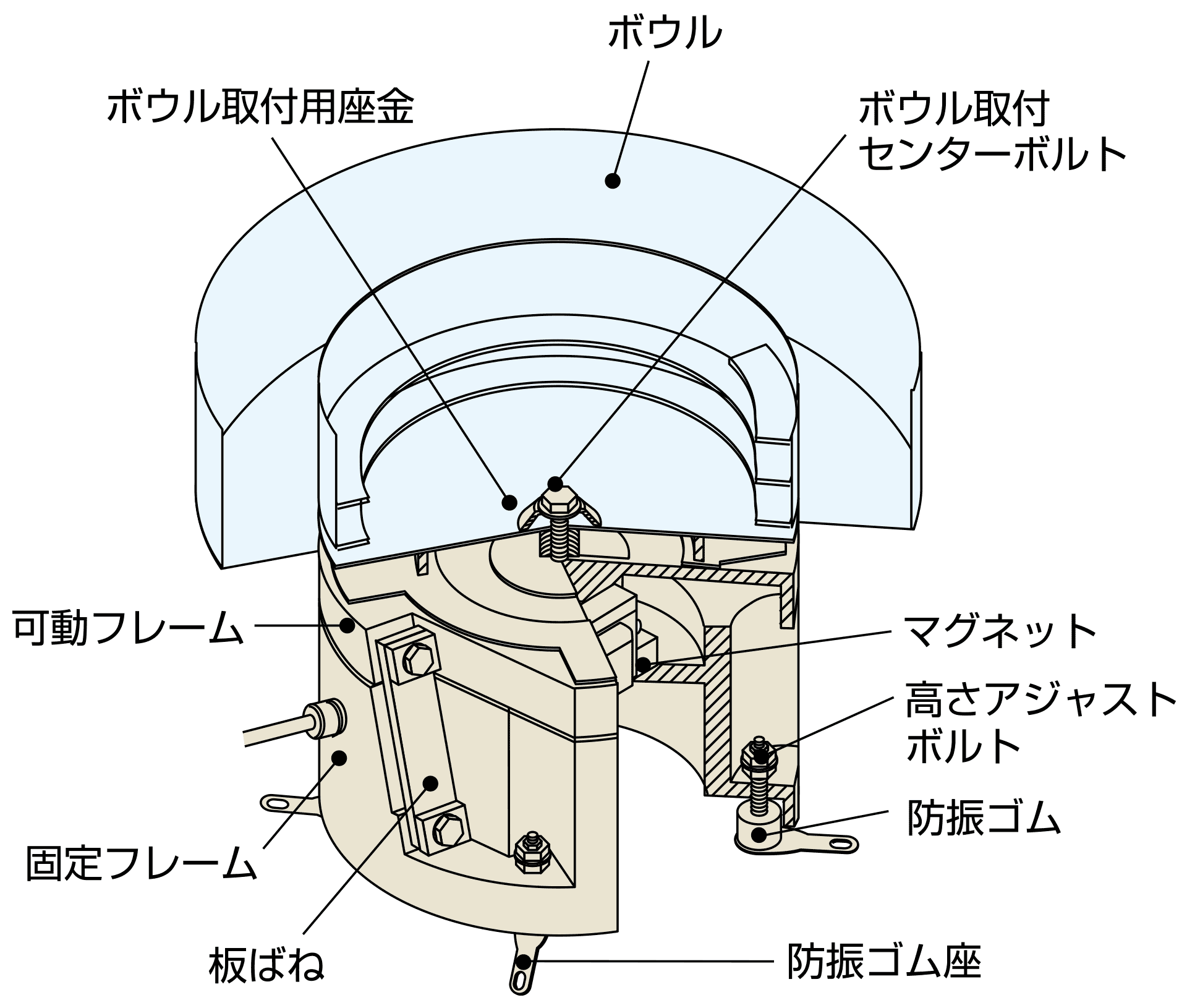

構造図

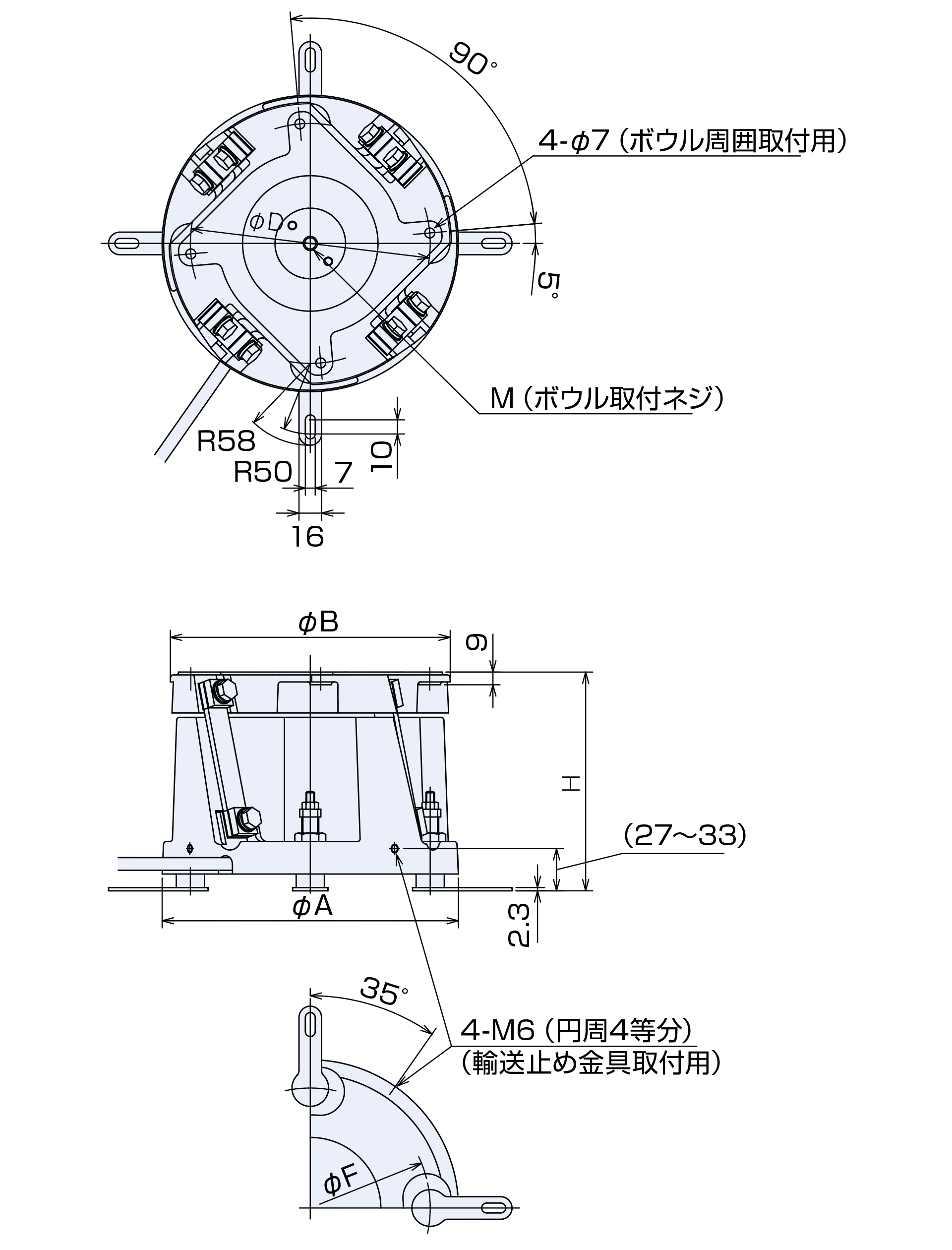

EA-15B/20B
外形寸法図
単位：mm
寸法表
| 形式 | H | φA | φB | M | φF |
|---|---|---|---|---|---|
| EA-15B | 130～133～136 | 165 | 150 | M8 | 130 |
| EA-20B | 152～155～158 | 210 | 200 | M10 | 170 |
単位：mm

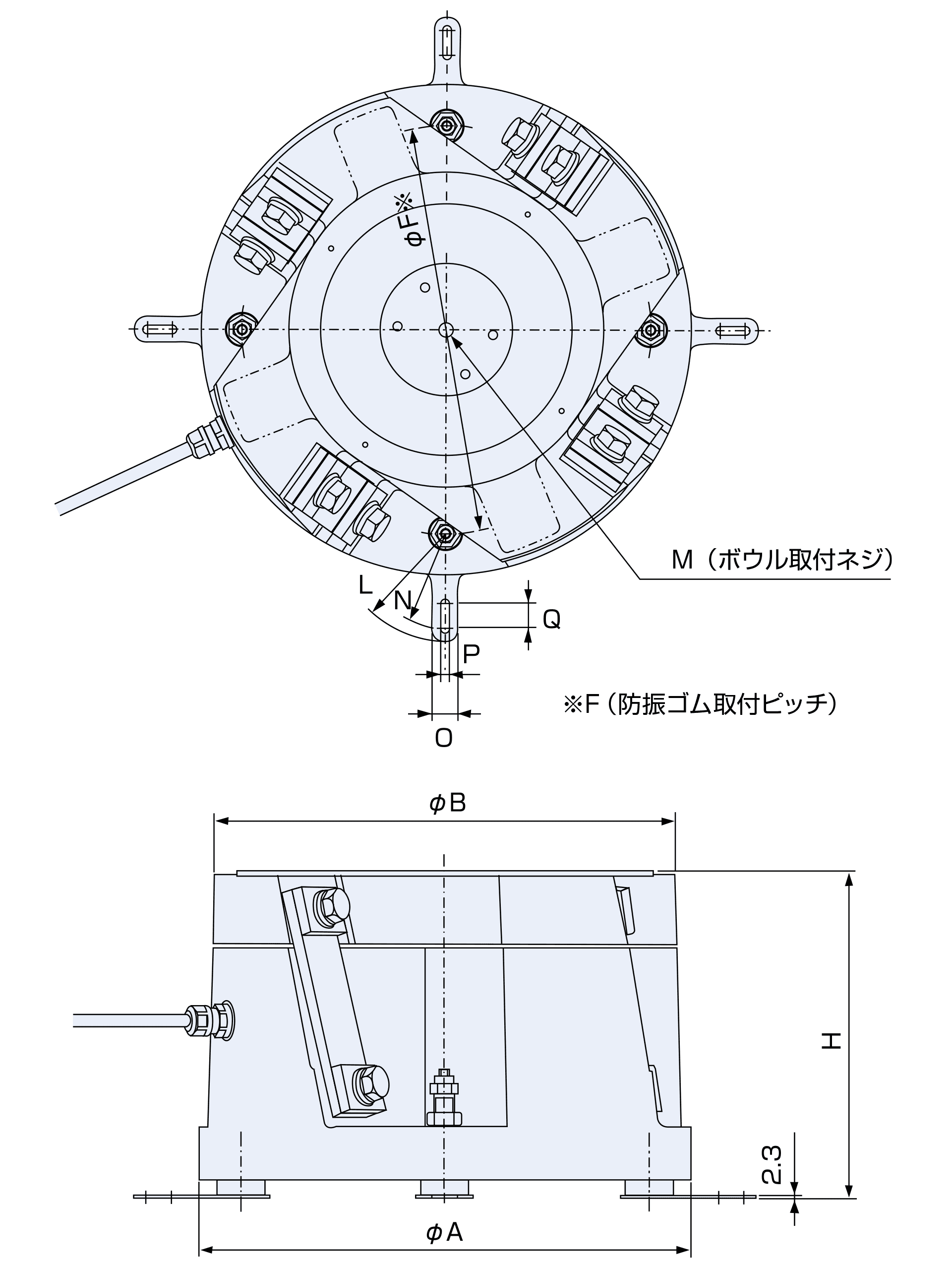

EA-25/30/38/45
外形寸法図
単位：mm
寸法表
| 形式 | H | φA | φB | M | φF | L | N | O | P | Q |
|---|---|---|---|---|---|---|---|---|---|---|
| EA-25 | 190～193～196 | 260 | 250 | M12 | 216 | 58 | 50 | 16 | 7 | 10 |
| EA-30 | 220～225～230 | 310 | 300 | M12 | 252 | 85 | 75 | 20 | 7 | 20 |
| EA-38 | 260～265～270 | 390 | 375 | M16 | 324 | 85 | 75 | 20 | 7 | 20 |
| EA-45 | 280～285～290 | 460 | 450 | M16 | 390 | 85 | 75 | 20 | 7 | 20 |
単位：mm
