日本SINFONIA神钢控制器LFB-300
发布时间：2024-08-13

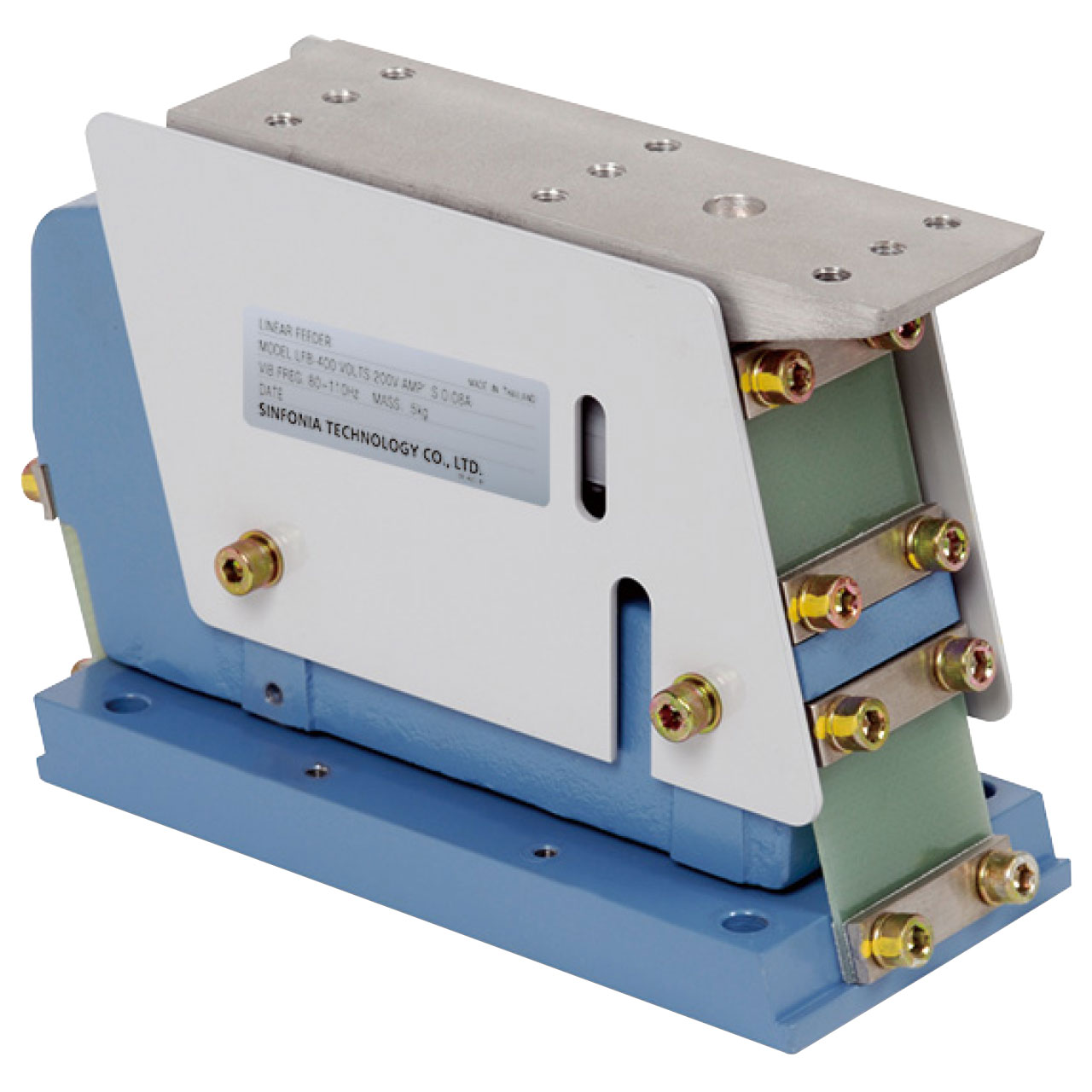

日本SINFONIA神钢控制器LFB-300
適合(コントローラ)C10-1VF 質量(kg)(駆動部)3.0 定格電圧(V)200 角度(°)(板ばね)15 定格電流(A)0.04 振幅(mm)(*大)0.6 振動数90～120Hz
LFBシリーズ
板ばね防振タイプ
一切の調整なしで、均一な振動を実現。
周波数可変コントローラを使用することにより、ボリューム調整による板ばね調整やコアギャップ調整が不要に。一切の調整無しで均一な振動が得られ、据付けや位置合わせも簡単になり、飛躍的に使いやすくなりました。また、*大シュート重量と*大オーバーハング長が大きいため適用範囲がぐんと拡大。駆動部幅が小さく、パーツフィーダとの振動干渉がほとんど無いため、パーツフィーダとの組合せが容易。さまざまな組合せ条件に対応できます。3種類のシリーズ化で、ワークの大小・形状に応じて選定が可能です。

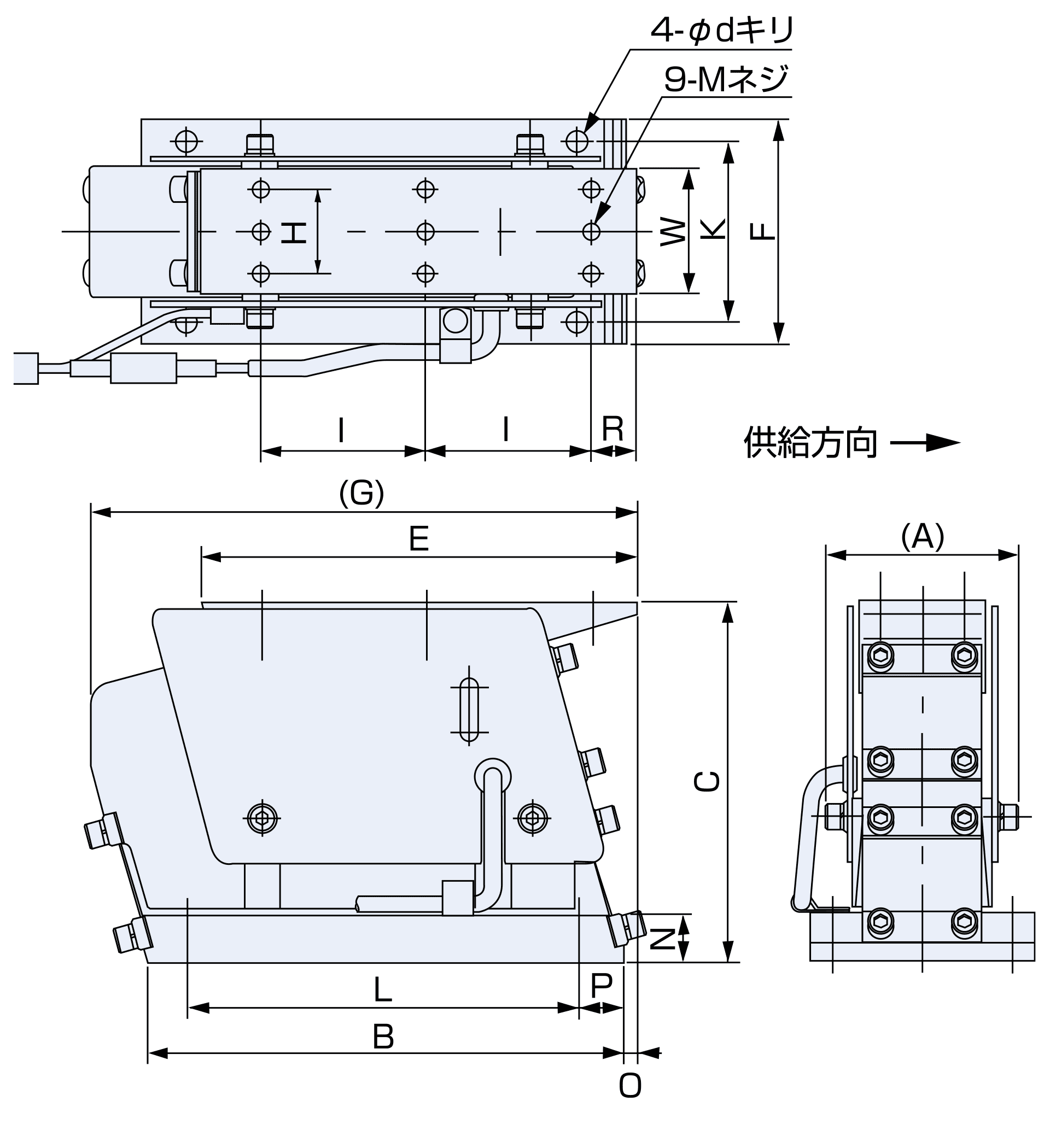

外形寸法図
仕様
| 形式 | LFB-300 | LFB-400 | LFB-550 | |
|---|---|---|---|---|
| 定格電圧 （V） | 200 | |||
| 定格電流（A） | 0.04 | 0.08 | 0.15 | |
| 振動数（Hz） | 90〜120 | 80〜110 | 75〜100 | |
| 駆動部質量（kg） | 3.0 | 5.0 | 10.0 | |
| 板ばね角度（度） | 15 | |||
| *大振幅（mm） | 0.6 | 0.65 | 0.75 | |
| 適用コントローラ | AC 200V用 | C10-1VF/C10-1VFEF | ||
| AC 100V用 | C10-1VF+C10-TR/C10-1VFEF+C10-TR | |||
寸法表
| 形式 | A | B | C | E | F | G | H | I | K | L | M | N | O | P | R | W | d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LFB-300 | 57 | 135 | 97 | 124 | 65 | 150 | 24 | 45 | 55 | 110 | 5 | 16 | 3 | 10 | 15 | 38 | 6 |
| LFB-400 | 65 | 160 | 120 | 145 | 75 | 180 | 28 | 55 | 60 | 130 | 6 | 16 | 5 | 15 | 15 | 42 | 7 |
| LFB-550 | 79 | 230 | 143 | 200 | 90 | 255 | 38 | 75 | 75 | 190 | 6 | 19 | 5 | 20 | 20 | 52 | 9 |
単位：mm

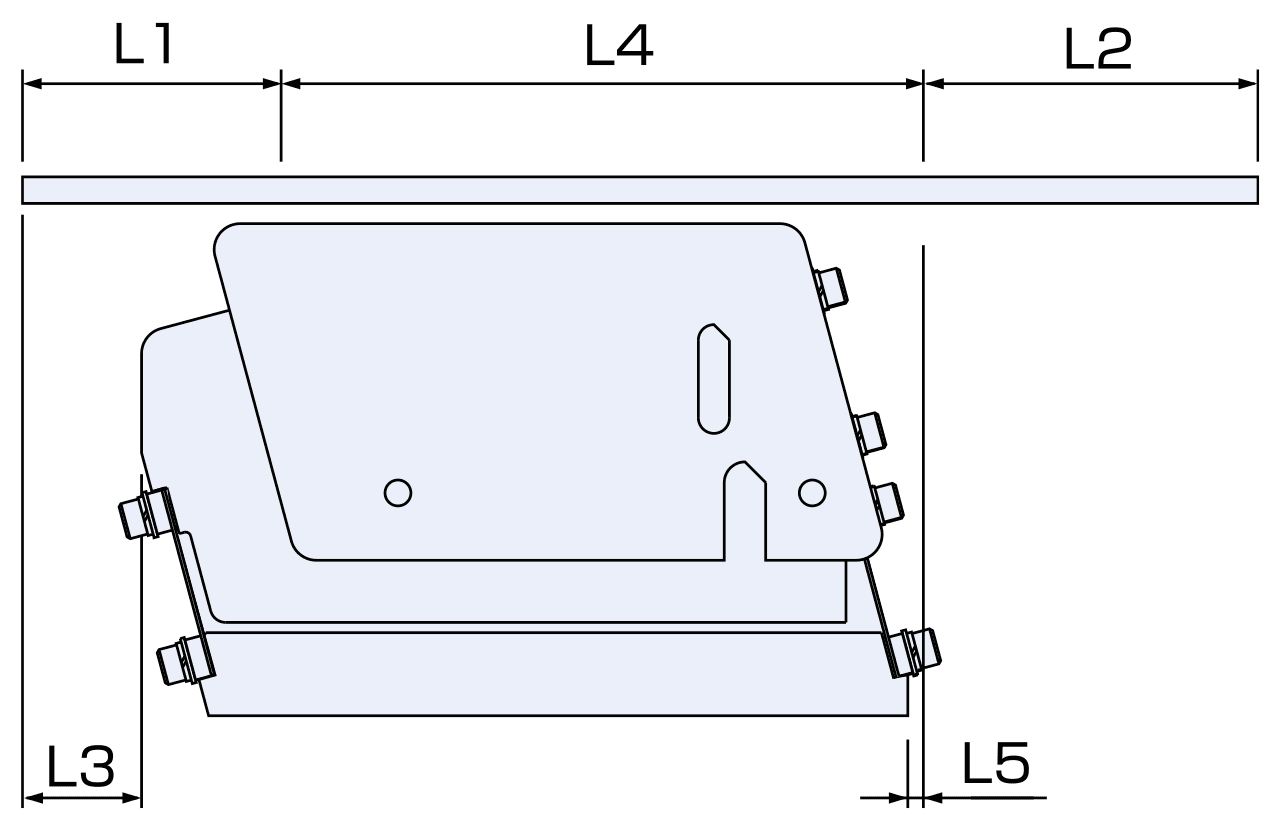

シュート寸法図
シュート仕様および基準位置
| 形式 | *大長 | *大幅 | *小厚 | 質量範囲（kg） | 基準位置（シュート全長*大時） | ||||
|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | L3 | L4 | L5 | |||||
| LFB-300 | 300 | 50 | 6 | 0.4〜1.0 | 66 | 110 | 40 | 124 | 3 |
| LFB-400 | 400 | 50 | 10 | 0.8〜2.0 | 105 | 150 | 70 | 145 | 5 |
| LFB-550 | 550 | 65 | 14 | 1.4〜3.5 | 140 | 210 | 85 | 200 | 5 |
単位：mm
