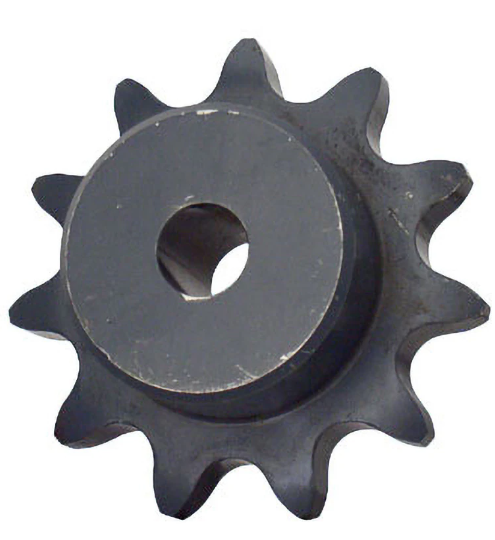

日本椿本TSBUAKI链轮RS60-1B65TQ/RS60-1B65T

日本椿本TSBUAKI链轮RS60-1B32T/RS60-1B32TQ
日本椿本TSBUAKI链轮RS60-1B34TQ/RS60-1B34T
日本椿本TSBUAKI链轮RS60-1B35TQ/RS60-1B35T
日本椿本TSBUAKI链轮RS60-1B36TQ/RS60-1B36T
日本椿本TSBUAKI链轮RS60-1B38TQ/RS60-1B38T
日本椿本TSBUAKI链轮RS60-1B40TQ/RS60-1B40T
日本椿本TSBUAKI链轮RS60-1B42TQ/RS60-1B42T
日本椿本TSBUAKI链轮RS60-1B45TQ/RS60-1B45T
日本椿本TSBUAKI链轮RS60-1B48TQ/RS60-1B48T
日本椿本TSBUAKI链轮RS60-1B50TQ/RS60-1B50T
日本椿本TSBUAKI链轮RS60-1B54TQ/RS60-1B54T
日本椿本TSBUAKI链轮RS60-1B60TQ/RS60-1B60T
日本椿本TSBUAKI链轮RS60-1B65TQ/RS60-1B65T
日本椿本TSBUAKI链轮RS60-1B70TQ/RS60-1B70T
日本椿本TSBUAKI链轮RS60-1B75TQ/RS60-1B75T

規格表
型番 歯数 ピッチ円
直径
DP
mm 外径
DO
mm 下穴径
d
mm *大
軸穴径
d
mm ハブ
外径
DH
mm ハブ
長さ
L
mm ハブ溝
外径
DM
mm 概略
質量
kg 材質
仕様
RS60-1B32T 32 194.35 205 18 55 83 40 - 3.8 ＊1
RS60-1B32TQ
RS60-1B34T 34 206.46 217 18 55 83 40 - 4.1
RS60-1B34TQ
RS60-1B35T 35 212.52 223 18 55 83 40 - 4.3
RS60-1B35TQ
RS60-1B36T 36 218.57 229 18 55 83 40 - 4.5
RS60-1B36TQ
RS60-1B38T 38 230.69 241 18 55 83 40 - 4.9
RS60-1B38TQ
RS60-1B40T 40 242.8 253 18 55 83 40 - 5.3
RS60-1B40TQ
RS60-1B42T 42 254.92 266 23 63 93 45 - 6.2 ＊2
RS60-1B42TQ
RS60-1B45T 45 273.09 284 23 63 93 45 - 6.9
RS60-1B45TQ
RS60-1B48T 48 291.27 302 23 63 93 45 - 7.6
RS60-1B48TQ
RS60-1B50T 50 303.39 314 23 63 93 45 - 8.2
RS60-1B50TQ
RS60-1B54T 54 327.63 338 23 63 93 45 - 9.3
RS60-1B54TQ
RS60-1B60T 60 363.99 375 23 63 93 45 - 11.1
RS60-1B60TQ
RS60-1B65T 65 394.3 405 28 75 107 45 - 13.2
RS60-1B65TQ
RS60-1B70T 70 424.61 436 28 75 107 45 - 15
RS60-1B70TQ
RS60-1B75T 75 454.92 466 28 75 107 45 - 16.9
RS60-1B75TQ
※ 軸穴径範囲は、一般的な場合を表わしています。軸穴径、キー面圧については、一般機械設計により決定してください。
※ 形番末尾がQの品種は、歯先硬化を施した仕様です。
