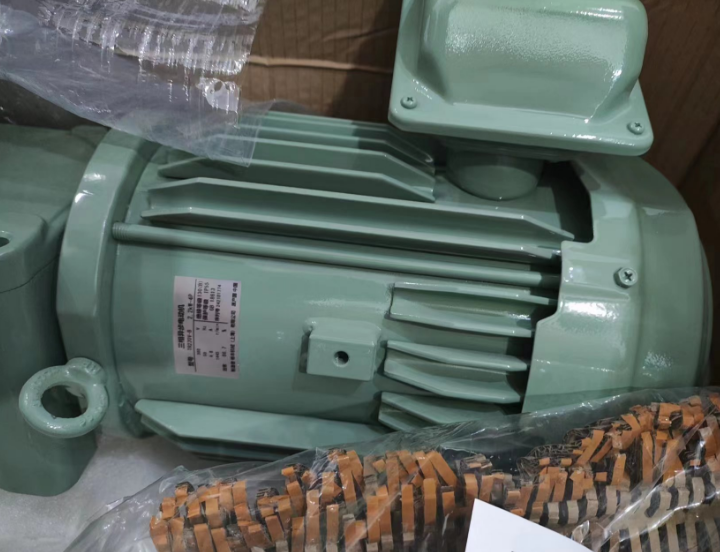

日本椿本TSUBAKI减速电机GMTA010-18U10WVN3
发布时间：2024-11-12
日本椿本TSUBAKI减速电机GMTA010-18U10WVN3
减速机特性表
| 电机输出 | 编号 | 额定减速比 | 减速级数 | 输出轴转速 r/min 50/60/60Hz | 输出轴容许扭矩 | 输出轴容许O.H.L | 约重 kg | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | ||||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N | {kgf} | ||||||
| 0.1kW | 18 | 1/10 | 2 | 150/180/180 | 5.7 | 0.58 | 4.8 | 0.49 | 431 | 44 | 5.2 |
输出转速是电机同期转速除去减速比所得数值。
电机特性表
| 相数 | 极数 | 频率 Hz | 电压 V 50/60/60Hz | 额定电流 A 50/60/60Hz | 额定转速 r/min 50/60/60Hz | 保護形式 | 冷却方式 | 额定 | 绝缘等级 |
|---|---|---|---|---|---|---|---|---|---|
| 三相 | 4 | 50/60/60 | 200/200/220 | 0.63/0.57/0.58 | 1420/1680/1710 | 全封闭型 (IP44) | 自冷却型 (IC410) | 连续 | E种 |
标准规格
| 减速部 | 润滑方式 | 润滑脂 |
|---|---|---|
| 轴端键槽部 | 新JIS键（JIS B1301-1976）：附键（输出轴）（键槽为通用形式。） | |
| 输出轴端 | 有螺孔加工 | |
| 涂装色 蒙赛尔 2.5G6/3 | 设置场所 | 室内灰尘少，无水淋的场所 |
| 环境温度 | -20℃～40℃ | |
| 环境湿度 | 85%以下（无结露） | |
| 高 度 | 海拔1000m以下 | |
| 环 境 | 无腐蚀性气体·爆炸性气体·蒸汽等 | |
| 安装方向 | 无水平，垂直，倾斜等安装角度的限制 | |
| 涂饰颜色 | 蒙塞尔 2.5G6/3 | |
选项类
法兰
・法兰安装形式通过端面安装形式加装S法兰、M法兰。（S法兰和M法兰的材质：铸铁）
S法兰：偏心型
・尺寸(单位：mm)，PDF图纸
| 法兰型号 | Cs | E | F | H | R | O | Y | Z | 质量 kg | PDF图纸 | 标准价格 | 交货期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UFS13 | 18 | 4 | 12 | 135 | 32 | 125 | 150 | 9 | 1.2 | 请咨询 | 请咨询 | |
| UFS15 | 20 | 4 | 12 | 150 | 32 | 140 | 170 | 9 | 1.3 | 请咨询 | 请咨询 |
・法兰附带4颗螺栓。
M法兰：同心型
・尺寸(单位：mm)，PDF图纸
| 法兰型号 | E | F | H | R | O | Y | Z | 质量 kg | PDF图纸 | 标准价格 | 交货期 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| UFM15 | 3.5 | 12 | 155 | 32 | 145 | 170 | M10 | 1.4 | 请咨询 | 请咨询 |
・法兰附带4颗螺栓。
