日本NBK挠性联轴器XHS-56C-15-19
发布时间：2024-11-13
日本NBK挠性联轴器XHS-56C-15-19
日本NBK挠性联轴器XHS-56C-15-19
可传递摩擦力矩
如下表所示，夹紧型XHS-C的轴的可传递摩擦力矩因轴孔径的不同而异。选择时敬请注意。
单位 : N・m
| 外径 | 轴孔径（mm） | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 6.35 | 8 | 9.525 | 10 | 11 | 12 | 14 | 15 | 16 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | |
| 15 | 0.7 | |||||||||||||||||||||
| 19 | 0.7 | 1.7 | 3 | |||||||||||||||||||
| 25 | 2.5 | 3.6 | 4.7 | 5 | ||||||||||||||||||
| 27 | 2 | 2.9 | 4 | 4.2 | 5.8 | |||||||||||||||||
| 34 | 3.5 | 4.9 | 5.5 | 7.9 | 10 | 11 | 12 | |||||||||||||||
| 39 | 6 | 8 | 13 | 18 | 19 | 23 | ||||||||||||||||
| 44 | 8 | 13 | 15 | 20 | 26 | |||||||||||||||||
| 56 | 22 | 34 | 37 | 45 | 55 | 66 | ||||||||||||||||
| 64 | 23 | 42 | 60 | 88 | ||||||||||||||||||
| 79 | 140 | 150 | 180 | |||||||||||||||||||
| 98 | 120 | 140 | 150 | 170 | 190 | 210 | 220 | 240 | 260 | |||||||||||||
轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为XHS-C尺寸表中的试验值，并非保证值。
可传递摩擦力矩会根据使用条件而变化。请事先在与实际情况相同的条件下进行试验。
构造
夹紧型

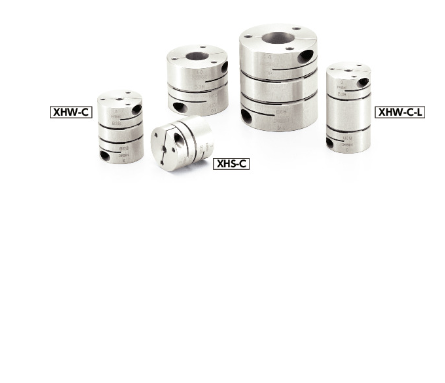

XHS-C短巧型
材质、表面处理
| XHS-C | |
|---|---|
| 轴套 | A2017 阳极氧化处理 |
| 固定膜片螺栓 | SCM435 四氧化三铁保护膜（黑） |
| 膜片 | SUS304 |
| 轴环 | SUS304 |
| 内六角圆柱头螺栓 | SCM435 四氧化三铁保护膜（黑） |
特点
推荐适用马达
| XHS-C | |
|---|---|
| 伺服马达 | ◎ |
| 步进马达 | ◎ |
| 通用马达 | ● |
特性
| XHS-C | |
|---|---|
| 零背隙 | ◎ |
| 适用于高增益 | ○ |
| 高扭矩 | ◎ |
| 高扭转刚性 | ◎ |
| 容许误差调整 | ○ |
单膜片型的挠性联轴器。
额定扭矩为传统产品的1.5倍，为高扭矩规格。
*适合于瞬间*大扭矩高达350％的伺服马达。
不锈钢膜片联轴器可容许偏心、偏角及轴向偏差。
用途
引动器/表面封装机/精密XY轴滑台/分度台
使用注意事项
安装到D型切口轴时，请注意轴的D型切口面的位置。
备有内六角螺栓可从联轴器的外径伸出、旋转直径大于外径的规格。请注意联轴器的干渉。
