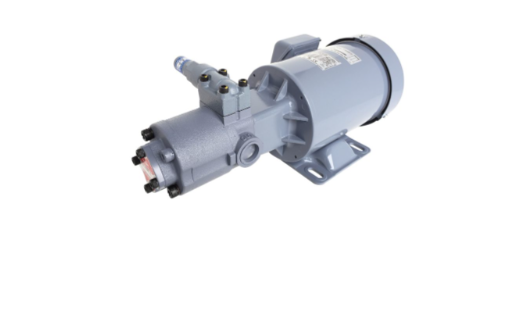

用途	作動油・潤滑油移送・冷却油移送	使用実績液参考表
液温	-5～80℃	シールキット詳細表・使用ベアリング・特殊仕様材質一覧表
使用可能液粘度	10～500mm²/sec
回転方向選択	選択可	回転方向について
内部リリーフバルブ付タイプ（VB型）外部リリーフバルブ付タイプ（VD型）	選択可	リリーフバルブについて

scrollable

仕様

型式/項目	モータ回転数あたりの吐出量（理論値） ℓ/min	モータ回転数 50Hz　1500min^-1				モータ回転数あたりの吐出量（理論値） ℓ/min	モータ回転数 60Hz　1800min^-1
		モータ出力に対する使用可能な*大吐出圧力 MPa					モータ出力に対する使用可能な*大吐出圧力 MPa
		200W	400W	750W	1500W		200W	400W	750W	1500W
TOP-203HBM	4.2	1.7	3.0	3.0	3.0	5.0	1.3	3.0	3.0	3.0
TOP-204HBM	6.0	1.2	3.0	3.0	3.0	7.2	0.9	2.3	3.0	3.0
TOP-206HBM	9.0	0.7	1.8	2.5	2.5	10.8	0.5	1.4	2.5	2.5
TOP-208HBM	12.0	0.5	1.3	2.5	2.5	14.4	0.3	1.0	2.3	2.5
TOP-210HBM	15.0	0.4	1.1	2.5	2.5	18.0	0.3	0.9	2.0	2.5
TOP-212HBM	18.0	0.3	0.9	2.0	2.0	21.6	ー	0.7	1.6	2.0
TOP-216HBM	24.0	0.2	0.7	1.5	1.5	28.8	ー	0.5	1.2	1.5
TOP-220HBM	30.0	ー	0.4	1.2	1.2	36.0	ー	0.3	0.9	1.2
表示形式詳細			性能表				ポンプ性能計算ソフト

○*大吐出圧力は試供油：ISO-VG46　油温：40℃時の値
○TOP-2HBシリーズはTOP-2HAシリーズのモデルチェンジ品です。性能、取り付け寸法は互換性があります。但し配管口径はGからRcに変更されております。
実際に使用する条件については計算ソフトにて計算してください。

scrollable

■モータ仕様

○三相かご形誘導モータ　○全閉外扇形　○Ｅ種絶縁（200W、400W）　○F種絶縁（750W、1500W）　○保護構造IP44

出力（Ｗ）	極数（Ｐ）	定格	200V級				400V級				概略重量（kg）
出力（Ｗ）	極数（Ｐ）	定格	電圧（Ｖ）	周波数（Ｈz）	回転数（min^-1）	電流（Ａ）	電圧（Ｖ）	周波数（Ｈz）	回転数（min^-1）	電流（Ａ）	概略重量（kg）
200	4	連続	200 200 220	50 60 60	1440 1720 1730	1.34 1.12 1.17	380 400 400 440	50 50 60 60	1440 1440 1720 1740	0.64 0.67 0.56 0.58	6.5
400	4	連続	200 200 220	50 60 60	1420 1710 1730	2.20 1.93 1.95	380 400 400 440	50 50 60 60	1420 1430 1710 1730	1.08 1.11 0.96 0.97	9.0
750	4	連続	200 200 220	50 60 60	1440 1720 1740	3.30 3.10 3.00	400 400 440	50 60 60	1440 1720 1740	1.67 1.55 1.48	14.0
1500	4	連続	200 200 220	50 60 60	1450 1740 1750	6.90 6.20 6.00	400 400 440	50 60 60	1450 1740 1750	3.40 3.10 3.00	22.0

○屋外、安全増防爆、特殊電圧、欧州安全規格（CEマーキング）、端子箱位置逆、モータ特殊仕様をご選定の際は必ずお問い合わせ下さい
○750W、1500WはIE3対応品、CE対応品、絶縁はF種になります　※安全増防爆は除く　※異電圧については弊社にお問い合わせ下さい
〇200W、400WはIE2対応　※安全増防爆は除く
