韩国AUTOSIGMA电动阀HSM-103BV/HSM-083BV
发布时间：2024-12-14
韩国AUTOSIGMA电动阀HSM-103BV/HSM-083BV
韩国AUTOSIGMA电动阀HSM-103BV/HSM-083BV
韩国AUTOSIGMA电动阀HSM-103BV/HSM-083BV
韩国AUTOSIGMA电动阀HSM-153BV/HSM-203BV
韩国AUTOSIGMA电动阀HSM-253BV/HSM-323BV/HSM-403BV
韩国AUTOSIGMA电动阀HSM-103BV/HSM-083BV
韩国AUTOSIGMA电动阀HSM-153BV/HSM-203BV
韩国AUTOSIGMA电动阀HSM-253BV/HSM-323BV/HSM-403BV
3PC 볼밸브3PC 볼밸브HSM-083BV / 103BV / 153BV / 203BV / 253BV / 323BV / 403BV 특징 기본 밸브 재질 (바디-SCS13 / 볼-SUS304 / 씨트-PTFE) SUS316 및 PPL ,CARBON SEAT 으로 변경 가능 주문에 따라 구동기의 크기 및 사양 변경 가능 비례제어 등 옵션 추가 가능 기본 IP67 (방폭 옵션) FULL BORE 유량손실이 없음 응용 분야 물배관, 스팀배관, 특장차, 산업기계, 냉각기, 보일러, 자동화설비 및 플랜트
제품상세

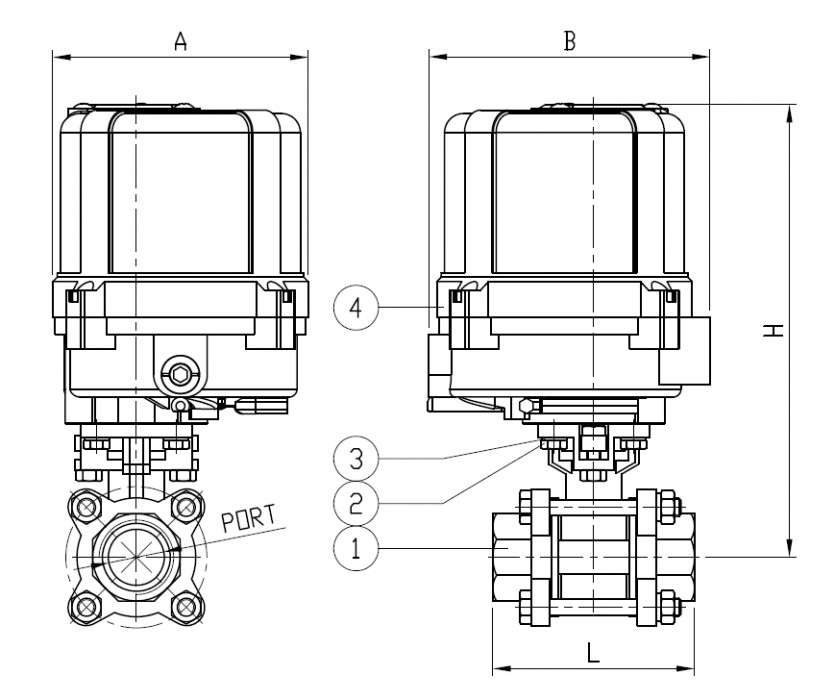

외형도
-
치수
| MODEL | ACTUATOR | VALVE SIZE | L | H | A | B | PORT SIZE |
|---|---|---|---|---|---|---|---|
| HSM-083BV | HSM-002 | 8A | 73 | 146 | 89 | 105 | 10 |
| HSM-103BV | HSM-002 | 10A | 73 | 146 | 89 | 105 | 10 |
| HSM-153BV | HSM-002 | 15A | 73 | 147 | 89 | 105 | 15 |
| HSM-203BV | HSM-002 | 20A | 84 | 152 | 89 | 105 | 20 |
| HSM-2553BV | HSM-004 | 25A | 89 | 203 | 114 | 122 | 25 |
| HSM-323BV | HSM-004 | 32A | 107 | 210 | 114 | 122 | 32 |
| HSM-403BV | HSM-004 | 40A | 119 | 220 | 114 | 122 | 40 |
표준사양
| 구분 | 기본 사양 | 선택 사양 |
|---|---|---|
| 사용 온도 | 0 ~ 100℃ | 150℃ |
| 사용 압력 | 10 bar | 20 bar |
| 몸체 재질 | SUS 304 | SUS 316(L) |
| 시트 재질 | PTFE | PTFE, CARBON |
| 전원 | AC 220V, AC 110V, DC 24V | |
| 개폐 시간 | 4~17초 (밸브 규격별 차이 있음) | |
| 옵션 | 비례제어, PCU, ICM | |
