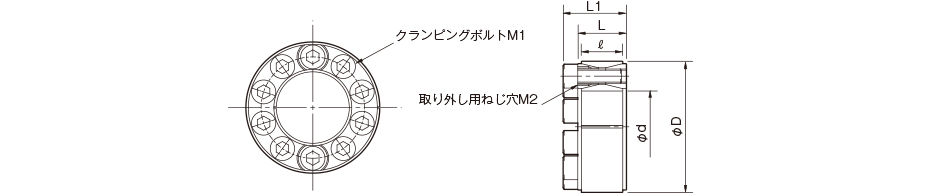

【寸法】

単位 [mm]

型式	d	D	L	ℓ	L1	M1	M2
PSL-G-19	19	47	20	17	26	8-M6×18	2-M8
PSL-G-20	20	47	20	17	26	8-M6×18	2-M8
PSL-G-22	22	47	20	17	26	8-M6×18	2-M8
PSL-G-24	24	50	20	17	26	8-M6×18	2-M8
PSL-G-25	25	50	20	17	26	8-M6×18	2-M8
PSL-G-28	28	55	20	17	26	10-M6×18	2-M8
PSL-G-30	30	55	20	17	26	10-M6×18	2-M8
PSL-G-32	32	60	20	17	26	12-M6×18	2-M8
PSL-G-35	35	60	20	17	26	12-M6×18	2-M8
PSL-G-38	38	65	20	17	26	14-M6×18	2-M8
PSL-G-40	40	65	20	17	26	14-M6×18	2-M8
PSL-G-42	42	75	24	20	32	12-M8×22	2-M10
PSL-G-45	45	75	24	20	32	12-M8×22	2-M10
PSL-G-48	48	80	24	20	32	12-M8×22	2-M10
PSL-G-50	50	80	24	20	32	12-M8×22	2-M10
PSL-G-55	55	85	24	20	32	14-M8×22	2-M10
PSL-G-60	60	90	24	20	32	14-M8×22	2-M10
PSL-G-65	65	95	24	20	32	16-M8×22	3-M10
PSL-G-70	70	110	28	24	38	14-M10×25	3-M12
PSL-G-75	75	115	28	24	38	14-M10×25	3-M12
PSL-G-80	80	120	28	24	38	14-M10×25	3-M12
PSL-G-85	85	125	28	24	38	16-M10×25	3-M12
PSL-G-90	90	130	28	24	38	16-M10×25	3-M12
PSL-G-95	95	135	28	24	38	18-M10×25	3-M12
PSL-G-100	100	145	33	26	45	14-M12×30	3-M14
PSL-G-110	110	155	33	26	45	14-M12×30	3-M14
PSL-G-120	120	165	33	26	45	16-M12×30	3-M14

※L、L1は、＜POSI LOCK＞を取り付ける前の寸法です。

※各ボルト、タップの呼びは数量-ねじの呼び×呼び長さです。

※取り外し用ねじ穴M2は、サイズ19～60までツールマーク、サイズ65以上はボルトの頭にペイントで示しています。
