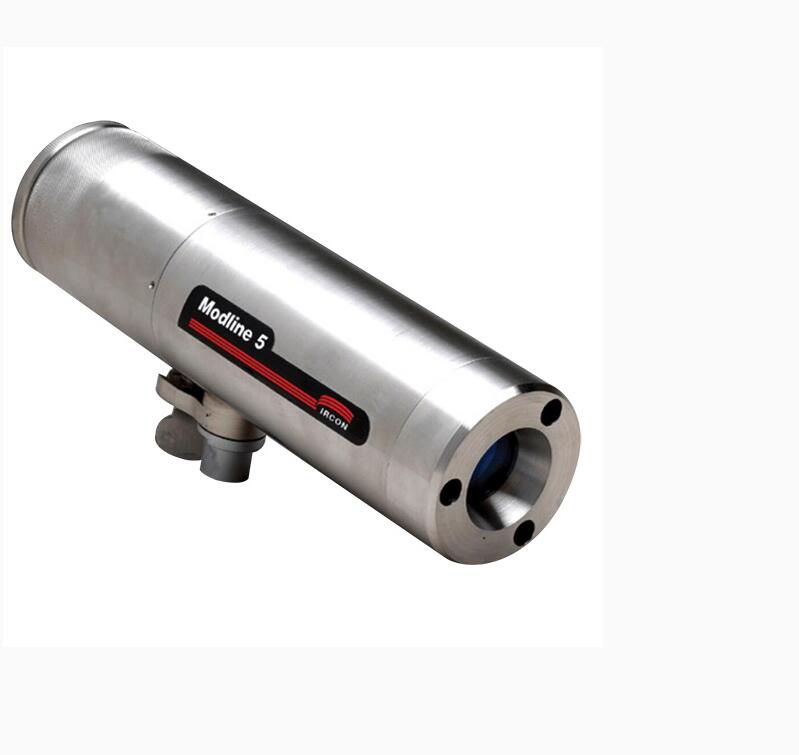

Modline® 5 是耐用的独立红外传感器，可用于各种工业温度测量应用。该系列具有系统健康检查功能 —— 该诊断工具可用于确认 Modline 5 点高温计，包括温度探测器、内部电路、甚至是输出信号是否工作于工厂的技术指标范围内。这种系统健康检查功能在后台连续工作，利用继电器或模拟输出向操作员通知是否出现故障。
Modline 5 脏污窗口探测 (DWD) 功能自动探测堆积在镜头上的灰尘、污染或其他污物，向用户发送报警或模拟输出，通知用户是否出现障碍物。利用 Modline 5 设置菜单中的可编程粗调和精调设置功能，您可以根据应用要求的严格程度调节 DWD 。
独一无二的发射率或 E 斜率匹配功能帮助您方便地确定发射率或 E 斜率以实现正确的温度测量。只需将传感器对准目标，并将设置调节至已知温度 —— 发射率或 E 斜率将自动调节，消除臆测。
其设计可克服长期恶劣环境， Modline 5 传感器的所有组件均安装在密封的不锈钢 NEMA 4 (IP65) 外壳内。其直径不到 5.7cm (2.25 in) ，是市场上功能*强大的小型红外测温仪之一。

技术参数
型号	52 系列	56 系列	5G 系列	5R 系列（比色）
性能波长范围	0.85—1.1um	2.3—2.6um 2.0—2.8um	1.6 um	0.75—1.05 um &1.0—1.10 um
精度 @25 ℃	读数的 0.3%+1 ℃	读数 0.3%+1 ℃ 或 2 ℃	读数的 0.3%+1 ℃	读数的 0.5%+2 ℃
响应时间	6.6ms	10ms	6.6ms	10ms
温度跨距	500 至 3000°C	50 至 800°C	350 至 2000°C	600 至 3000°C
应用场合	高温过程：金属锻造、退火、硬化和铸造	非常适用于点焊和感应加热以及低温橡胶、厚塑料或小、电线涂层应用	中温传感器，理想用于黑色金属 / 有色金属处理应用	高温、更复杂的过程：感应加热、真空炉、窑炉、熔融金属、细电线或杆
发射率	0.100—1.000	0.100—1.000	0.10—1.00	0.8—1.200
重现性	在 25 ℃ 时为满量程的 ±0.1%+1 位数字
信号处理	峰值保持及跟踪保持
瞄准	透镜瞄准或激光瞄准
输入 / 输出
模拟输出	0 ～ 20mA ， 4 ～ 20 mA （*大负载电阻 600Ω ）
模拟输入	4 ～ 20 mA
继电器输出	系统报警（ 24VAC/DC@1amp 阻抗）
数字输入 / 输出	RS—485 （用户设置，通讯速率*大为 57.6K ）
电源	24VDC±5% ，*大功率为 8W
工作环境温度
不带冷却装置	0-55 ℃
带冷水包	0-200 ℃ （可用作风冷 0 ～ 105 ℃ ）
电缆温度	可承受环境*大温度为 200 ℃
相对湿度	10-90%, 无结露
防护等级	IP65,NEMA4
振荡	IEC 68—2—27,IEC 68—2--6
探头重量	1.4kg
产品标准	EN 61010—1, EN 55011, EN 61326—1, UL 61010B—1, 2003,CSA C22.2 NO. 1010.1

Modline 5 传感器硬件附件设计用于简化安装和维护，提高操作员安全性和确保恶劣环境下的传感器准确度和提供保护。除了安装附件外，附件还包括：
1、数字式面板表
2、水冷夹套附件 (WJA)
3、底座安装适配器 (BMA)
