日本小野测器ONOSOKKI加速度传感器NP-2106/NP-2110
发布时间：2024-03-13

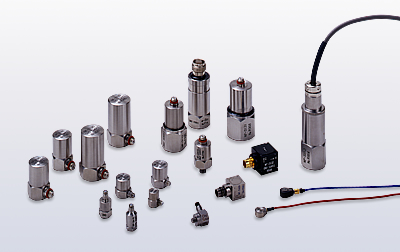

NP-2000系列
电荷输出型加速度传感器
将机械系统的振动量量化成与振动加速度成比例的电信号的传感器即所谓的加速度传感器。
NP-2000系列由质量只有0.2克的超小型、普通型和耐高温型等7个种类的传感器所组成，可供用户按使用的目的、使用条件及应用方式等不同进行恰当的选择。由于是电荷输出方式的传感器，不具有内置集成电路，需要外置电荷放大器将高阻抗电荷输出转换为低阻抗电压信号。
与内藏有前置放大器的传感器相比，其耐高温性能较好，常在高温的条件下使用。
特长
NP-2000系列电荷输出型加速度传感器
| 超小型・軽量 | 小型・軽量 | 小型・高温 | 小型・汎用 | 小型 | 汎用 | |
| 構造 | 剪切型 | 剪切型 | 剪切型 | 剪切型 | 剪切型 | 剪切型 |
|---|---|---|---|---|---|---|
| 型名 | NP-2106 | NP-2110 | NP-2710 | NP-2910 | NP-2810 | NP-2120 |
| 外观 |
|
|
|
|
|
|
| 灵敏度 | 0.035 pC/(m/s2) ±20 % | 0.16 pC/(m/s2) ±2 dB | 0.306 pC/(m/s2) ±10 % | 0.3 pC/(m/s2) ±20 % | 1.2 pC/(m/s2) ±2 dB | 5 pC/(m/s2) ±2 dB |
| 静电容量 | 580 pF ±20 % (包括信号电缆) | 700 pF ±20 % (包括信号电缆) | 485 pF | 500 pF±20 % | 750 pF±20 % | 3350 pF±20 % |
| 共振频率 | 60 kHz 以上 | 約 46 kHz | 約 50 kHz | 約 63 kHz | 約 48 kHz | 約 32 kHz |
| 测量频率范围＊2 | fc～1 kHz ±5 % fc～6 kHz ±10 % fc～20 kHz ±3 dB | fc～10 kHz ±0.5 dB fc～20 kHz ±3 dB | fc～10 kHz ±5 % fc～20 kHz ±3 dB | fc～10 kHz ±0.5 dB fc～20 kHz ±3 dB | fc～6 kHz ±0.5 dB fc～15 kHz ±3 dB | fc～5 kHz ±0.5 dB fc～12 kHz ±3 dB |
| *大测量加速度 | 100,000 m/s2 | 10,000 m/s2 | 22,600 m/s2 | 50,000 m/s2 | 20,000 m/s2 | 8000 m/s2 |
| 耐冲击性 | 100,000 m/s2 | 100,000 m/s2 | 98,100 m/s2 | 100,000 m/s2 | 30,000 m/s2 | 16,000 m/s2 |
| 使用温度範囲 | -50～+160 °C | -20～+160 °C | -71～+260 °C | -20～+160 °C | -20～+160 °C | -20～+140 °C |
| 绝缘阻抗 | 10,000 MΩ以上 (50 V DC) | 10,000 MΩ以上 | 1000 GΩ以上 | 10,000 MΩ以上 | 10,000 MΩ以上 | 10,000 MΩ以上 |
| 重量＊3 | 0.2 g＊3 | 0.6 g＊3 | 2 g | 2 g | 12 g | 25 g |
| 接地 / 绝缘 | 外壳接地 | 外壳接地 | 外壳接地 | 外壳接地 | 外壳接地 | 外壳接地 |
| 外壳材质 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | SUS303 | SUS303 |
| 外型尺寸 | φ3.5 × 2.5 H | φ6.5 × 3.7 H | 7.1 Hex × 8.4 H | 7 Hex × 10 H | 12 Hex × 16 H | 14 Hex × 23.5 H |
| 接插件 | 直接抽出电缆 3 m 电缆直径 φ0.8 mm 另一端为袖珍型接插件(10-32) | 直接抽出电缆 3 m 电缆直径 φ1 mm 另一端为袖珍型接插件(10-32) | 专用接插件横向抽出 (5-44同轴) | 微型接插件横向抽出 (M3) | 袖珍型接插件 从传感器顶部抽出(10-32同軸) | 袖珍型接插件 从传感器底部横向抽出(10-32同軸) |
| 电缆 | - | - | 专用附属电缆3m一根 (可另行购买NP-0160系列) | 附属专用电缆(3 m)一根 (可另行购买NP-0150系列) | 须另行购买 (NP-0120/0130系列) | 须另行购买 (NP-0120/0130系列) |
| 传感器固定方法 | 粘结 | 粘结 | M3螺丝 | 粘结 | M5螺丝 | M5螺孔 |
| 附属品 | 说明书，参数表，拆卸工具 | 使用说明书, 出厂参数表 | NP-0162 (电缆3m) 使用说明书,出厂参数表 | NP-0152A (电缆3m) 使用说明书,出厂参数表 | NP-031 (专用螺母） 使用说明书,出厂参数表 | M5 x 0.8 L=4.5 螺丝, 使用说明书, 出厂参数表 |
| 外径尺寸図 |  |  |  |  |  |  |
*1 : 传感器灵敏度指标不是指测量的精度误差，而是指各个传感器灵敏度的标准离差(个体之差)。若对各自的灵敏度值进行校正后，任一传感器均能在同样的条件下达到同样精度的测量。
*2 : fc的值应根据连接有电荷放大器时的时间常数来决定。
*3 : 不包括电缆。
*4 : 接插件,不包含电缆
※ NP-2000系列的传感器噪音是CH-1200A等电荷放大器的输入换算噪音等级。
