NP-3000系列
内置放大器型加速度传感器

将机械系统的振动加速度量量化成与振动加速度成比例的电信号的传感器即所谓的加速度传感器。

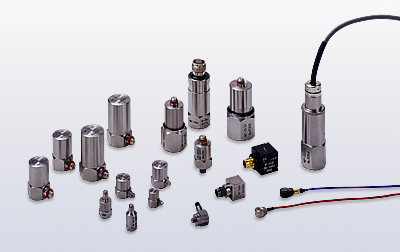

NP-3000系列由质量只有0.4克的超小型传感器、能同时检测XYZ三个振动方向的三轴传感器，以及防水、高灵敏度等17个种类的传感器所组成，可供用户按使用的目的、使用条件及应用方式等不同进行恰当的选择。
br> NP-3000系列传感器内藏前置放大器，传感器输入部份构成简单，使用方便。若用户拥有本公司产的FFT等分析仪，就可以直接联接使用。

 TEDS = Transducer Electronic Data Sheet

由IEEE (IEEE 1451.4-2004)发布的传感器和执行器标准。当写有TEDS信息的传感器连接到支持该标准的测试系统时， TEDS信息从传感器传送到测试系统。测量系统在读取了这些特性参数后，会自动地进行校准。避免了以往设定、 手工输入校准值等繁琐过程中的失误，保证了测量的可靠性，又大大地缩短了仪器的设定时间。

简要规格

NP-3000系列内置放大器型加速度传感器

	超小型 · 軽量	小型 · 軽量	小型 · 軽量	小型 · 通用	通用	通用 · 外壳绝缘
构造	剪切型	剪切型	剪切型	剪切型	剪切型	剪切型
型号	NP-3211	NP-3418	NP-3412 · 3414	NP-3110	NP-3120	NP-3121
外观
灵敏度*1	1.02 mV/(m/s2) ±15 %	1.0 mV/(m/s2) ±10 %	1.0 mV/(m/s2) ±1 dB	0.5 mV/(m/s2) ±1 dB	1.0 mV/(m/s2) ±1 dB	1.0 mV/(m/s2) ±1 dB
共振频率	约 50 kHz	约 46 kHz	约 47 kHz	约 45 kHz	约 50 kHz	约 50 kHz
频率范围	1 Hz～10 kHz ±5 % 0.7 Hz～13 kHz ±10 %	2 Hz～6 kHz ±0.5 dB	2 Hz～8 kHz ±0.5 dB	5 Hz～6 kHz ±0.5 dB	5 Hz～5 kHz ±0.5 dB	5 Hz～5 kHz ±0.5 dB
	0.3 Hz～20 kHz ±3 dB	0.8 Hz～16 kHz ±3 dB	0.8 Hz～16 kHz ±3 dB	5 Hz～15 kHz ±3 dB	5 Hz～12 kHz ±3 dB	5 Hz～10 kHz ±3 dB
*大测量加速度	4,900 m/s2	2,200 m/s2	2,200 m/s2	4,400 m/s2	2,200 m/s2	2,200 m/s2
耐冲击性	98,000 m/s2	10,000 m/s2	10,000 m/s2	100,000 m/s2	100,000 m/s2	10,000 m/s2
使用温度范围	-54～+125 °C	-30～+110 °C	-30～+110 °C	-20～+110 °C	-20～+110 °C	-20～+110 °C
输出阻抗	300 Ω以下	100 Ω以下	100 Ω以下	100 Ω以下	100 Ω以下	100 Ω以下
本体噪声	约20 μVrms 约0.02 m/s2 rms	20 μVrms以下 0.02 m/s2 rms以下	20 μVrms以下 0.02 m/s2 rms以下	20 μVrms以下 0.04 m/s2 rms以下	20 μVrms以下 0.02 m/s2 rms以下	20 μVrms以下 0.02 m/s2 rms以下
驱动电源	18 ～ 30 VDC 2 ～ 20 mA 恒定电流驱动 （CCLD）	15 ～ 25 VDC 0.5 ～ 5 mA 恒定电流驱动 （CCLD）	15 ～ 25 VDC 0.5 ～ 5 mA 恒定电流驱动 （CCLD）	12 ～ 25 VDC 0.5 ～ 5 mA 恒定电流驱动 （CCLD）	15 ～ 25 VDC 0.5 ～ 5 mA 恒定电流驱动 （CCLD）/td>	15 ～ 25 VDC 0.5 ～ 5 mA 恒定电流驱动 （CCLD）
重量	0.5 g	1.9 g	NP-3412：5.5 g NP-3414：3.5 g	5.4 g	20 g	34 g
接地 / 绝缘	外壳接地 （阳极氧化绝缘处理）	外壳接地	外壳接地	外壳接地	外壳接地	设置面绝缘
外壳材质	铝合金	钛合金	SUS303	钛合金	SUS303	SUS303
外形尺寸*7	6.4×11.4×3.6 H	7 Hex ×11.5 H	NP-3412： 10 Hex ×12.5 H NP-3414： 8 Hex ×11 H	11 Hex ×14.5 H	14 Hex ×23 H	17 Hex ×32 H
接插件	3-56袖珍型接插件 横向抽出	M3微型接插件 传感器上部抽出	M3微型接插件 NP-3412：横向抽出 NP-3414：传感器上部抽出	M3微型接插件 横向抽出	袖珍接插件 横向抽出	袖珍接插件 上部抽出
电缆	专用附属电缆3 m (NP-0172A)	须另行购买 (NP-0150系列)	须另行购买 (NP-0150系列)	专用附属电缆3 m 须另行购买 (NP-0150系列)	须另行购买 NP-0120/0130系列	须另行购买 NP-0120/0130系列
固定方式	粘结	M3螺孔	M3螺孔	M3螺孔	M5螺孔	M5螺孔
附属品	电缆NP-0172A（3 m） NP-0021 BNC转换头 粘结剂 取卸工具 使用说明书 出厂参数表	M3×0.5 L=4 螺丝 使用说明书 出厂参数表	M3×0.5 L=4 螺丝 使用说明书 出厂参数表	专用配套电缆（3m） M3×0.5 L=4 螺丝 使用说明书 出厂参数表	M5×0.8 L=8 螺丝 使用说明书 出厂参数表	M5×0.8 L=8 螺丝 使用说明书 出厂参数表
外形寸法図

*1 : 传感器灵敏度指标不是指测量的精度误差，而是指各个传感器灵敏度的标准离差(个体之差)。若对各自的灵敏度值进行校正后，任一传感器均能在同样的条件下达到同样精度的测量。

*2 : 传感器本身的使用温度范围。若包括电缆，其温度范围应为 -25～+105 ℃。

*3 : 对应IEEE1451.4－2004 Template ver 1.0

*4 : 不包含电缆

*5 : 转换电缆: NP-3550配套NP-3560B的信号电缆（NP-0252、NP-0262、NP-0243）使用时

※ NP-2000系列的传感器噪音是CH-1200A等电荷放大器的输入换算噪音等级。
