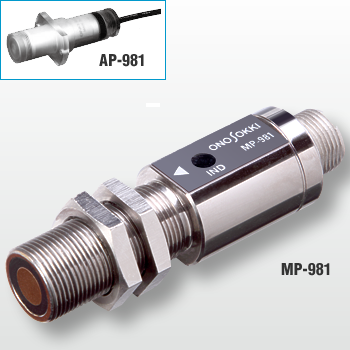

日本小野测器ONOSOKKI转速传感器MP-981/AP-981
发布时间：2024-03-13
磁电式转速传感器
MP-981/AP-981
非接触齿轮检测型
这种磁电式转速传感器的内部由磁阻元件、永 久性磁铁、直流放大器及电压调节器等组成，是磁通响应型传感器（电阻值随磁通大小而变化），从超低速到高速（1 ～ 20000 r/min（60 P/R）），以方形波输出。
磁电式转速传感器有以下3种。
· 通用型：MP-981
· 防水型：AP-981
MP-981的信号线，延长线及接头等为选购件，而AP-981的信号线为内置抽出式1.9 m（端末为开放式）
特点
可以检测到近乎0r/min
由于是非接触式，很安全
小型轻量，安装简单
只要在测定对象物上能安检测齿轮，安装位置无关紧要
在水中及硝酸雾状气氛中也可测量（AP-981）
检测齿轮
本公司产品有如下规格
| 齿轮形状 | 相当于渐开线齿轮 |
|---|---|
| 模数 | 0.5 ～ 3 （MP-981）、1 ～ 3 （AP-981） |
| 齿宽 | 3 mm以上 |
| 材质 | 强磁性材料（例：S45C、SS400等，均为日本规格） |
检测齿轮模数与检测距离的关系

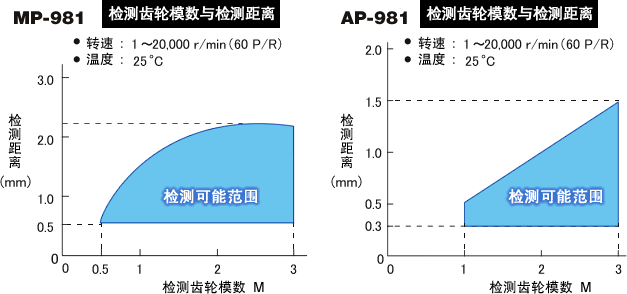

如图所示，检测距离与配套使用的检测齿轮的模数相关，模数越大可以有效检测的距离越长。
另外，检测距离还与温度有关，如果测量环境的温度变化比较大时，应尽量缩小检测距离。上图的检测可能范围内，输出信号的波形占空比为50 %± 20 %以内。

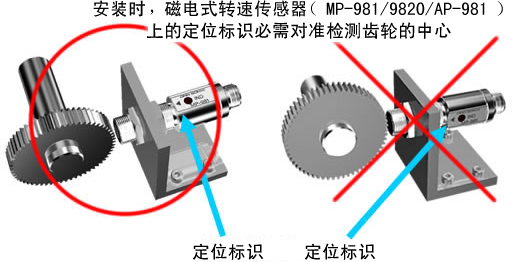

安装注意事项
概要规格

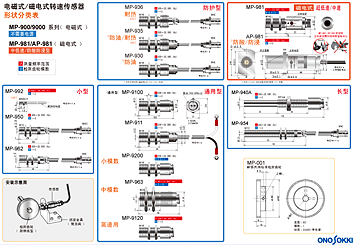

电磁式（MP-900系列），磁电式（MP-981/AP-981）转速传感器形状特征分类一览表
（PDF 883 KB）
| MP-981 | AP-981 | |
|---|---|---|
| 检测方法 | 磁阻元件及磁性体齿轮 | 磁阻元件及磁性体齿轮 |
| 检测齿轮 | 強磁体（S45C，SS400等）， 模数 0.5 ～ 3，齿宽 3 mm 以上 | 強磁体（S45C，SS400等）， 模数1 ～ 3，齿宽3 mm 以上 |
| 检测距离 | 取决于齿轮的模数 | 取决于齿轮的模数 |
| 量程 | 1 Hz ～ 20 kHz | 1 Hz ～ 20 kHz |
| 输出方式 | 浮式接地 | 浮式接地 |
| 输出信号 | 方形波 “ Hi” 电平 ：＋（5±0.5）V以内、 “Lo” 电平：＋0.5 V以下 | 方形波 “ Hi” 电平 ：＋（5±0.5）V以内、 “Lo” 电平：＋0.5 V以下 |
| 输出阻抗 | 约330Ω | 约330Ω |
| 适用转速表 | TM-3100系列，TM5100 等 | |
| 电 源 | DC 12±2 V，约 40 mA | |
| 保护电路 | 电源极性保护 | |
| 使用温度范围 | －10 ℃～＋70 ℃ | －10 ℃～＋70 ℃ －10 ℃～＋50 ℃（在10 ％硝酸雾气中） |
| 耐电压 | DC 250 V | |
| 耐振动 | 1.2mmp-p，30 Hz，1小时，X，Y，Z各方向 （通电时） | |
| 耐冲击 | 490 m/s2，X，Y，Z方向3转 （不通电的时候） | |
| 重 量 | 约 80 g（包括两个安装螺母） | 约 130 g（包括信号线） |
| 信号线 | 别售（30 m以下，MX-7100/8100系列连接电缆使用时） | 耐硝酸信号线1.9 m，内置抽拉式 |
| 备 注 | ---- | 外形材质为聚碳酸酯，防水型，相应于防水型JIS C0920保护等级IPX7。耐酸型硝酸雾状气氛中可以使用。 |
* 60 P/R 的检测齿轮使用时，相应于转速20,000 r/min 的检测频率为20 kHz。
