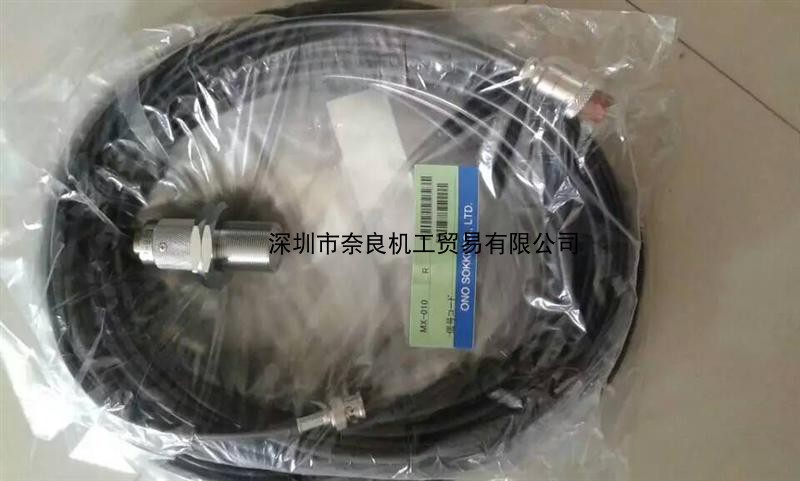

日本小野测器ONOSOKKI转速传感器MP-981/AP-981
发布时间：2024-03-13
磁电式转速传感器
MP-9820
非接触齿轮检测型
MP-9820的内部由磁阻元件、永 久性磁铁、直流放大器及电压调节器等组成，是非接触型磁电式转速传感器。与检测齿轮配套使用，从超低速到高速的转速(1 ～ 100000 r/min(60 P/R))都能测量并以稳定的方形波信号输出。
MP-9820作为传感器可与TM-3100系列转速表示器，FV-1400/5300频率/电压(F/V)转换器连接配套使用。构成的测试系统，测试范围宽，应用领域广。
特点
1 Hz ～ 100 kHz超宽域信号检测范围
同行业*高水平的频率响应性能 - 从超低速到高速，测试范围宽，应用领域广。
非接触检测方式，被测对象没有额外负荷，不产生摩擦，不需要润滑处理。
紧凑型构造内藏磁阻元件与波形处理电路
使用新型信号电缆防噪声干扰能力大幅提高
计划取得CE规格认证

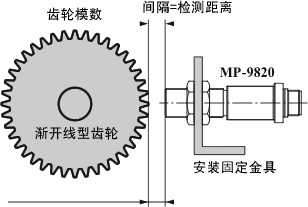

检测距离与检测齿轮模数的关系
请使用以下规格的检测齿轮
| 齿轮形状 | 渐开线型齿轮 |
|---|---|
| 模数 | 0.5 ～ 3 |
| 齿宽 | 3 mm以上 |
| 材质 | 强磁性材料(如S45C,SS400等(均为日本规格)) |

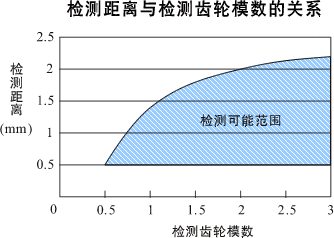

如右图所示，MP-9820的检测距离与配套使用的检测齿轮的模数相关，模数越大可以有效检测的距离越长。
另外，检测距离还与温度有关，如果测量环境的温度变化比较大时，应尽量缩小检测距离。右图的检测可能范围内，输出信号的波形占空比为50 %± 20 %以内。
