日本THINK直流减速电机TE-35QN1-24-150

日本THINK直流减速电机TE-35QN1-24-150

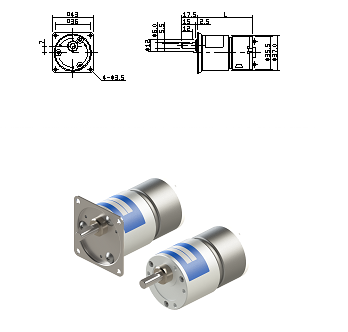

ギヤードモータ仕様
※
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧 定格負荷 無負荷 機械的瞬間
許容トルク 出力 TE-35 TE-40
電流 回転数 トルク 電流 回転数 寸法 重量 寸法 重量
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ mm ｇ
TE-35QG1-24-10 24 180以下 380.0 39.20 0.40 40以下 480.0 147.00 1.50 1.56 49.0 160.0 52.5 180.0
TE-35QG1-24-25 24 180以下 150.0 98.00 1.00 40以下 200.0 294.00 3.00 1.54 49.0 160.0 52.5 180.0
TE-35QG1-24-30 24 180以下 130.0 98.00 1.00 40以下 166.0 294.00 3.00 1.34 49.0 160.0 52.5 180.0
TE-35QG1-24-50 24 180以下 76.0 196.00 2.00 40以下 100.0 588.00 6.00 1.56 51.5 170.0 55.0 190.0
TE-35QG1-24-60 24 180以下 66.0 196.00 2.00 40以下 83.0 588.00 6.00 1.36 51.5 170.0 55.0 190.0
TE-35QG1-24-75 24 180以下 49.0 294.00 3.00 40以下 66.0 882.00 9.00 1.51 51.5 170.0 55.0 190.0
TE-35QG1-24-100 24 150以下 38.0 392.00 4.00 40以下 50.0 1,176.00 12.00 1.56 51.5 170.0 55.0 190.0
TE-35QG1-24-120 24 150以下 34.0 392.00 4.00 40以下 41.0 1,176.00 12.00 1.40 54.5 175.0 58.0 195.0
TE-35QG1-24-150 24 150以下 25.0 588.00 6.00 40以下 33.0 1,764.00 18.00 1.54 54.5 175.0 58.0 195.0
TE-35QG1-24-200 24 150以下 20.0 588.00 6.00 40以下 25.0 1,764.00 18.00 1.23 54.5 175.0 58.0 195.0
TE-35QG1-24-300 24 100以下 14.0 588.00 6.00 40以下 16.0 1,764.00 18.00 0.86 54.5 175.0 58.0 195.0
TE-35QG1-24-500 24 100以下 9.0 588.00 6.00 40以下 10.0 1,764.00 18.00 0.55 56.5 180.0 60.0 200.0
TE-35QG1-24-750 24 100以下 6.0 588.00 6.00 40以下 6.6 1,764.00 18.00 0.37 56.5 180.0 60.0 200.0
TE-35QG1-24-900 24 100以下 5.0 588.00 6.00 40以下 5.5 1,764.00 18.00 0.31 56.5 180.0 60.0 200.0
