日本IAI电缸RCP5-SA4R-WA-35P-10-200-P5-R10-CJ0-MR
发布时间：2024-05-08
日本IAI电缸RCP5-SA4R-WA-35P-10-200-P5-R10-CJ0-MR
アクチュエータースペック
記号説明 ① ストローク ② 適応コントローラー ③ ケーブル長 ④ オプション型式 リード
（mm）接続
コントローラー*大可搬質量 ストローク
（mm）水平（kg） 垂直（kg） RCP5-SA4R-WA-35P-16-①-②-③-④ 16 高出力有効 4 1 50～500
（50mm毎）高出力無効 RCP5-SA4R-WA-35P-10-①-②-③-④ 10 高出力有効 10 2.25 高出力無効 RCP5-SA4R-WA-35P-5-①-②-③-④ 5 高出力有効 12 4.5 高出力無効 RCP5-SA4R-WA-35P-2.5-①-②-③-④ 2.5 高出力有効 12 9 高出力無効

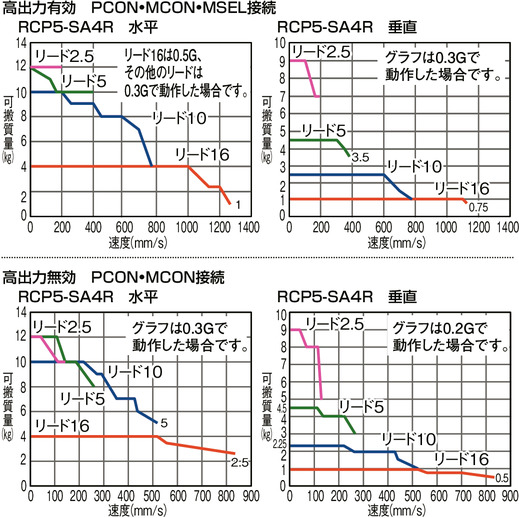

速度と可搬質量の相関図
アクチュエーター仕様
| 項目 | 内容 |
|---|---|
| 駆動方式 | ボールねじ φ8mm 転造C10 |
| 繰返し位置決め精度 | ±0.02mm |
| ロストモーション | 0.1mm以下 |
| ベース | 材質：アルミ 白色アルマイト処理 |
| 静的許容モーメント | Ma方向8.6N･m Mb方向12.2N･m Mc方向16.7N･m |
| 動的許容モーメント（注2） | Ma方向4.98N･m Mb方向7.11N･m Mc方向9.68N･m |
| 使用周囲温度・湿度 | 0～40℃、 85％RH以下 （結露無きこと） |
（注2）基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-180ページにて走行寿命をご確認ください。
