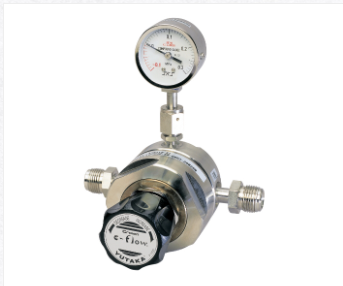

日本Yutaka动力控制装置LH2SSA-3W-01R6-28M28M-Q
发布时间：2024-07-04
LH2シリーズ（中・低圧大流量タイプ）
機能
中圧力 6MPa以下
低圧力 1MPa以下
溶接仕様 メタルガスケット継手調整弁構造
ニードル式
対応ガス
7種特殊高圧ガス
腐食性ガス 毒性ガス
以外のガス
ガス専用器標準流量
100～500NL/min
特長
本器LH2シリーズは、低圧・中圧大流量タイプで調整弁形状がニードル構造のプロセスガス用に設計された製品です。
仕様
| 入口圧力 | 6MPa以下 |
| 調整圧力 | Max.0.8MPa （レンジ仕様：0～0.2MPa、0～0.4MPa、0～0.6MPa、0～0.8MPa） |
| 元圧変動 | 入口圧力：0.1MPa当り、調整圧力変化量0.0019MPa |
| 耐圧圧力 | 9MPa（入口側） |
| Cv値 | 0.60 |
| 使用温度 | －10～＋40°C |
| 外部リーク | 1×10－11Pa･m3/s・He（真空法） |
| 内部容積 | 32.3cm（3 圧力計、継手部を除く） |
| 質量 | 約4.7kg |
| 取付方法 | 前面パネル取付用ナットまたは背面ビスによる取り付け |
外観図
［備考］
■ 単位：mm
■ 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
構造図
［備考］
■圧力調整ハンドルは、必要以上に押し込まないように、ご注意ください。
■ 本製品には、フィルターが内蔵されておりません。
流量曲線図
［備考］
■各流量曲線データは、標準仕様での参考値です。
また、ガス温度等により変動します。
