日本Nohken防爆液位开关SG510-21-20
发布时间：2024-07-04

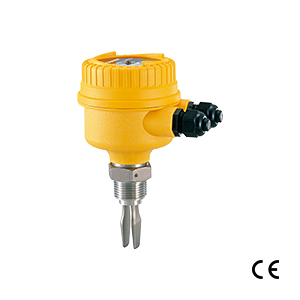

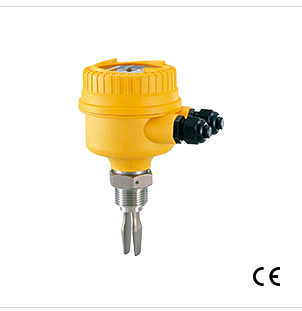

日本Nohken防爆液位开关SG510-21-20
日本Nohken防爆液位开关SG510-21-20
リキッドフォークセンサ
SG形
レベルスイッチ
液体用 音叉式
主な用途
高温・高圧で小スペース取付に*適。
主な特長
抜群の耐久性
検出部は可動部がなく、耐久性に優れています。
調整不要
液体の種類が変わっても調整が不要で、設置後無調整で使用できます。
コンパクト設計
タンク内への突き出しが小さくコンパクトですから配管への取り付けも容易です。
動作確認、故障診断機能付
内蔵のLEDで動作確認が外部からできます。
また、故障の場合は、内蔵のLEDが『点滅(3Hz)』します。
*高使用圧力10MPaを実現(SG21、41タイプ)
接液部温度が-40～+150℃の範囲で耐圧力は、-25kPa～10MPaとなっております。
ハウジング保護等級：IP66/IP67
動作原理
センサ検出部には圧電素子が内蔵されています。この圧電素子が検出部分であるフォーク部を一定の周波数で振動させます。フォーク部が空気中にある場合、一定の周波数で振動しますが、フォーク部が液体で満たされると振動周波数が変化します。この周波数の変化を圧電素子で検出し液体の有無として出力します。
在庫仕様 SG形 一般仕様
| 形式 | 仕様 |
| SG31-00 | 2線式 ISO 2.0S 標準タイプ(L-63mm) |
| SG41-01 | 2線式 R1 L-150mm |
| SG41-02 | 2線式 R1 L-300mm |
| SG41-03 | 2線式 R1 L-500mm |
| SG41-12 | 3線式 R1 L-300mm |
| SG41-13 | 3線式 R1 L-500mm |
| SG41-22 | リレー接点 R1 L-300mm |
| SG41-23 | リレー接点 R1 L-500mm |
