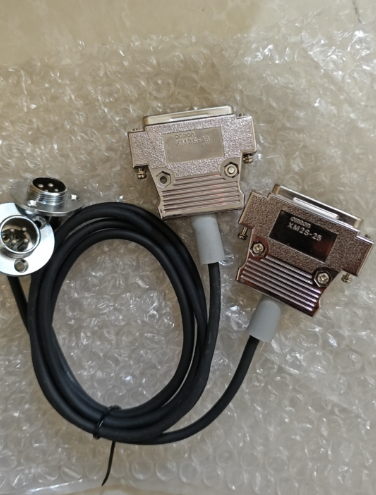

日本Omron欧姆龙连接器组件XM2S-25
发布时间：2024-07-13
OA機器のインターフェースに*適なDサブコネクタ組立式フード
形式一覧/価格/オンライン購入この商品について
関連情報
商品カテゴリ共通(11)
電源/周辺機器他(1)
プリント基板用コネクタ(1)
形式/種類
情報更新 : 2023/09/25
ロックねじタイプ
| ミリねじ M2.6×0.45 （ドットなし） | ミリねじ M3×0.5 （ドット1個） | インチねじ #4-40UNC （ドット2個） | *小梱包単位 （個） | |||
|---|---|---|---|---|---|---|
| 極数 | 適合 固定具 ＊ | 固定具1 | 形XM2Z-0001 | 形XM2Z-0002 | 形XM2Z-0003 | |
| 固定具2 | 形XM2Z-0011 | 形XM2Z-0012 | 形XM2Z-0013 | |||
| 固定具3 | 形XM2Z-0021 | 形XM2Z-0022 | 形XM2Z-0023 | |||
| 9 | 形XM2S-0911 | 形XM2S-0912 | 形XM2S-0913 | 50 | ||
| 15 | 形XM2S-1511 | 形XM2S-1512 | 形XM2S-1513 | 40 | ||
| 25 | 形XM2S-2511 | 形XM2S-2512 | 形XM2S-2513 | |||
| 37 | 形XM2S-3711 | 形XM2S-3712 | 形XM2S-3713 | 30 | ||
ジャックスクリューねじタイプ
| ミリねじ M2.6×0.45 （溝なし） | ミリねじ M3×0.5 （溝1本） | インチねじ #4-40UNC （溝2本） | *小梱包単位 （個） | |||
|---|---|---|---|---|---|---|
| 極数 | 適合 固定具 ＊ | 固定具1 | 形XM2Z-0001 | 形XM2Z-0002 | 形XM2Z-0003 | |
| 固定具2 | 形XM2Z-0011 | 形XM2Z-0012 | 形XM2Z-0013 | |||
| 固定具3 | 形XM2Z-0021 | 形XM2Z-0022 | 形XM2Z-0023 | |||
| 9 | 形XM2S-0914 | 形XM2S-0915 | 形XM2S-0916 | 50 | ||
| 15 | 形XM2S-1514 | 形XM2S-1515 | 形XM2S-1516 | 40 | ||
| 25 | 形XM2S-2514 | 形XM2S-2515 | 形XM2S-2516 | |||
| 37 | 形XM2S-3714 | 形XM2S-3715 | 形XM2S-3716 | 30 | ||
＊フードにロックねじ、またはジャックスクリューねじを付属しています。
ロックねじ、またはジャックスクリューねじの種類が、相手側の固定具、または相手側の固定具付きDサブコネクタと一致するように選定してください。
付属品（別売）
| 形式 | *小梱包単位（個） |
|---|---|
| 形XM2Z-0071 | 1,000 |
| 形XM2Z-0072 | |
| 形XM2Z-0073 |
ケーブル横出しDサブコネクタ組立式フード
| 種類 | 形状 | 極数 | 形式 | *小梱包単位（個） | ロックねじ ＊ |
|---|---|---|---|---|---|
| ケーブル横出し Dサブコネクタ 組立式フード |  | 25 | 形XM2S-2521 | 40 | ミリねじ M2.6×0.45 （溝なし） |
| 形XM2S-2522 | ミリねじ M3×0.5 （溝1本） | ||||
| 形XM2S-2523 | インチねじ #4-40 UNC （溝2本） | ||||
 | 9 | 形XM2S-0921 | 50 | ミリねじ M2.6×0.45 （溝なし） | |
| 形XM2S-0922 | ミリねじ M3×0.5 （溝1本） | ||||
| 形XM2S-0923 | インチねじ #4-40 UNC （溝2本） |
＊フードにロックねじは付属しています。
ロックねじの種類が、相手側の固定具、または相手側の固定具付きDサブコネクタと一致するように選定してください。
