日本TAISEI大生滤芯AP-02/FPD-540-1-C/FCF-390-1

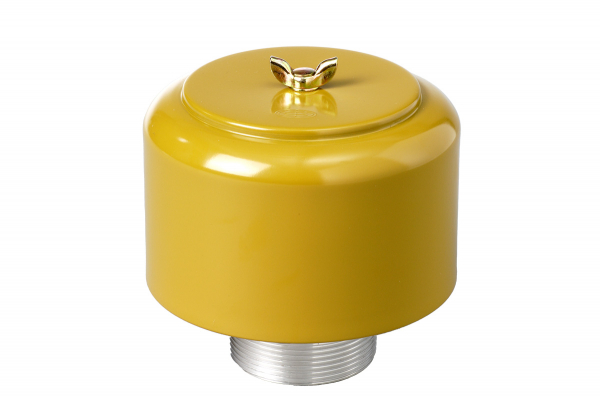

AP
バリエーション豊富なリザーバータンク用エアブリーザ
| 種別 | エアブリーザ |
|---|---|
| 用途 | タンク上面へ設置し、タンクに吸入される空気と同時に侵入するコンタミの混入を防ぎます。 |
| 特徴 | ・エアブリーザ部には20μｍ相当のろ材を使用 ・その他、豊富なろ過精度を選択可能 |
ダウンロードリンク
仕様
| 項目 | 標準仕様 | 対応可能仕様・オプション等 |
|---|---|---|
| 対応流体 | 一般鉱物油 | お問い合わせください。 |
| 使用温度 | -10～90（℃） | － |
| ろ過精度 | AP-02～24：20μm相当 硬質ろ紙 AP-32, 48：20μm 一般ろ紙 | Cろ紙、一般ろ紙、金網の各ろ過精度製作可能 ※1 |
| リリーフ弁 | － | － |
| 取り合い | AP-02～24：Rねじ込み式 AP-32, 48：JIS フランジ式 | － |
| オプション | ー | 屋外仕様 ※2 ※3 |
※1 AP-02のろ過精度は硬質ろ紙のみの設定です。
※2 上方向から雨等が内部に侵入しない簡易的な防滴構造です。空気の出入口の関係上、下方向からの水の侵入は防げません。また据え付けは、上部カバーが上になるようにしてください。
※3 AP-32及び48には屋外仕様（記号：W）の設定はありません。
型式
AP
口径
| 記号 | 口径 |
| 02 | R1/4 |
| 03 | R3/8 |
| 04 | R1/2 |
| 06 | R3/4 |
| 08 | R1 |
| 12 | R1 1/2 |
| 16 | R2 |
| 24 | R3 |
| 32 | JIS5K-100A SOP,FF |
| 48 | JIS5K-150A SOP,FF |
オプション
| 記号 | オプション |
| 無 | なし（標準） |
| Ｗ | 屋外仕様 |
ろ過精度
| 記号 | ろ過精度 |
| 無 | 20μm相当硬質ろ紙 |
| Cろ紙 | |
| 3C | 3μm |
| 8C | 8μm |
| 25C | 25μm |
| 一般ろ紙 | |
| 10U | 10μm |
| 20U | 20μm |
| 40U | 40μm |
| 金網(SUS) | |
| 5UW | 5μm |
| 10UW | 10μm |
| 20UW | 20μm |
| 40UW | 40μm |
| 50UW | 50μm |
| 200W | 200メッシュ |
| 150W | 150メッシュ |
| 100W | 100メッシュ |
| 60W | 60メッシュ |
硬質ろ紙タイプ
ブリーザ 型式表示例：AP-12
エレメント 型式表示例：P-AP-12
一般ろ紙タイプ（屋外仕様）
ブリーザ 型式表示例：AP-32W-20U
エレメント 型式表示例：P-AP-32-20U
