日本RIX旋转接头LX88M-N-8G2-12670
发布时间：2024-08-06

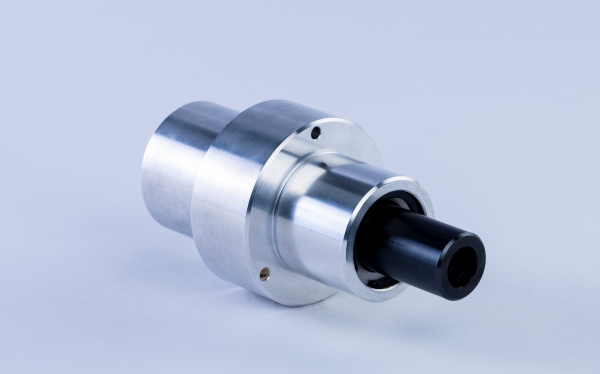

日本RIX旋转接头LX88M-N-8G2-12670
スピンドルスルー用 ベアリング内蔵 高圧・高速回転タイプ LX88シリーズ(六角締結)
お客様の事業別
コンセプト
工作機械用ロータリージョイントLX88シリーズ(六角締結)は、
ボディをスピンドルケーシングに固定し、六角シャフトで回転軸に接続するタイプです。
スピンドルスルー用ベアリング内蔵型で、高速回転に対応しています。

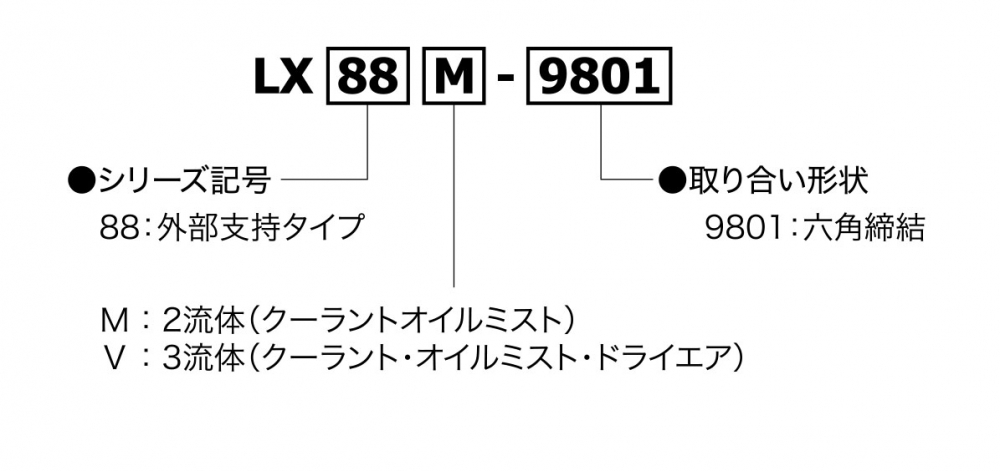

型式説明
特徴
六角シャフトで回転軸に接続
高圧＆高速対応
流体
| 流体 | クーラント | オイルミスト | ドライエア |
| 圧力 (MPa) | 0.5～7 | 0.2～1 | 0.2～1 (V型) |
基本仕様
| 仕様 | 流量 (L/min) | 回転数 (min-1) | 温度 (℃) |
| 数値 | 20以下 | Max. 25,000 | 60 |
取付方向
| 取付方向 | 横 (水平) | 縦 (回転側 上) | 縦 (回転側 下) |
| 適応可否 | 〇 | 〇 | 〇 |
取付仕様
| 仕様 | 空回転 | シール*低動作流量 |
| 適応可否、数値 | 〇 | 10L/min 以上 |
注記）
01.空回転… 流体を通さずに回転させる事
02.シール*低動作流量… 流体：クーラントの場合
寸法表及び外形図
※詳細寸法及び外形図等についてはカタログ (ダウンロード可能）を参照下さい。
