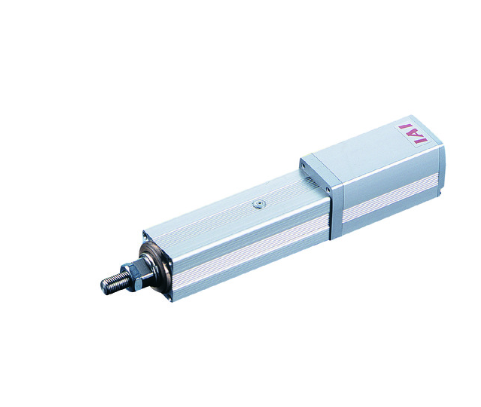

IAI模组RCP2-RA3C-I-28P-5-50-P1-M
发布时间：2024-08-06
IAI模组RCP2-RA3C-I-28P-5-50-P1-M
アクチュエータースペック
| 型式 | リード （mm） | *大可搬質量（注1） | *大押付力 （N） | ストローク （mm） | |
|---|---|---|---|---|---|
| 水平（kg） | 垂直（kg） | ||||
| RCP2-RA3C-I-28P-5-①-②-③-④ | 5 | 15 | 6 | 73.5 | 50～200 （50mm毎） |
| RCP2-RA3C-I-28P-2.5-①-②-③-④ | 2.5 | 30 | 10 | 156.8 | |
記号説明 ① ストローク ② 適応コントローラー ③ ケーブル長 ④ オプション
（注1） 速度が上がると*大可搬質量は低下しますのでご注意ください。

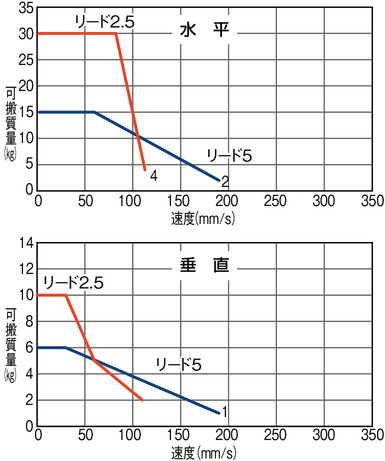

速度と可搬質量の相関図
RCP2シリーズは、パルスモーターの特性上速度が上がると可搬質量が低下します。下記表から希望する速度と搬質量が満たされているか確認してください。
アクチュエーター仕様
| 項目 | 内容 |
|---|---|
| 駆動方式 | ボールねじ φ8mm 転造C10 |
| 繰返し位置決め精度 | ±0.02mm |
| ロストモーション | 0.1mm以下 |
| ロッド径 | φ22mm |
| ロッド不回転精度 | ±1.5度 |
| 使用周囲温度・湿度 | 0～40℃、85％RH以下（結露無きこと） |
